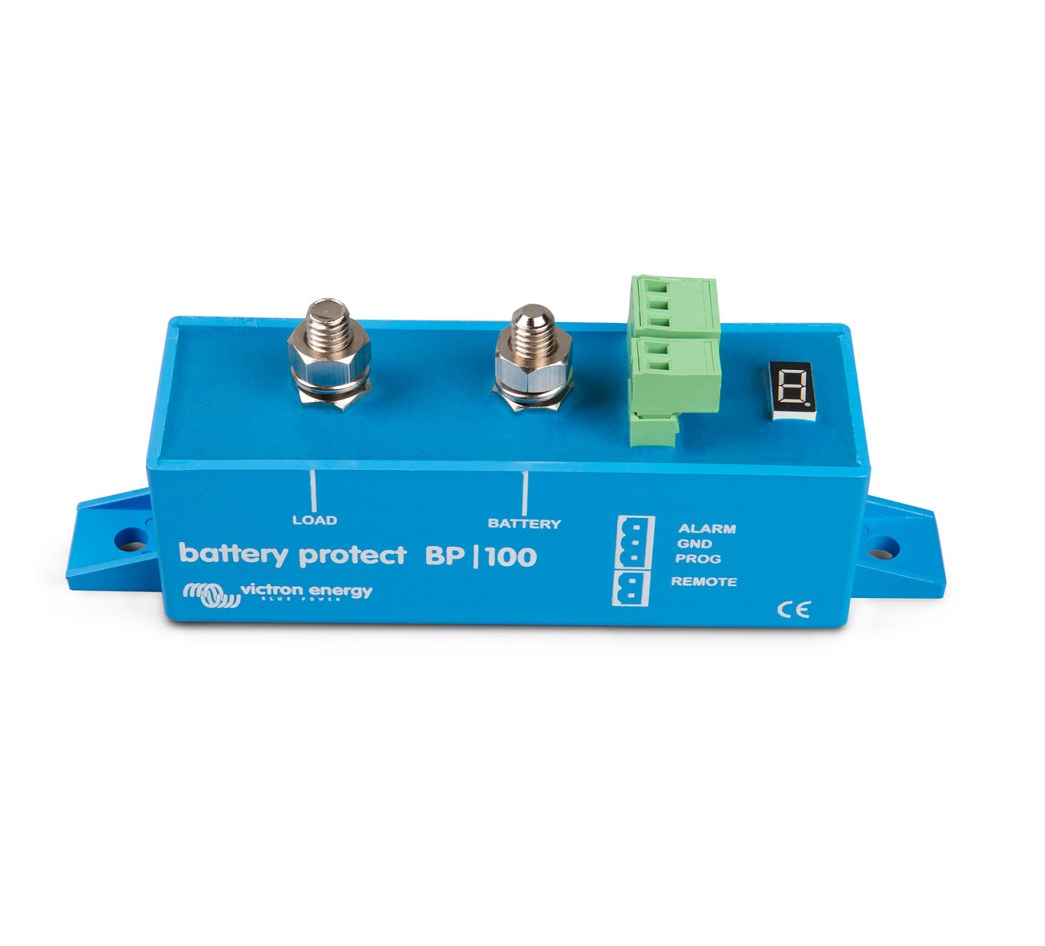

Ochrana baterií Victron Energy BP-100 12/24V, 100A

Ochrana baterie BatteryProtect odpojí baterii od nepodstatných zátěží předtím, než dojde k jejímu úplnému vybití (což by způsobilo její zničení) nebo pokud by dosáhla úrovně, s níž by nebyla schopná nastartovat motor.

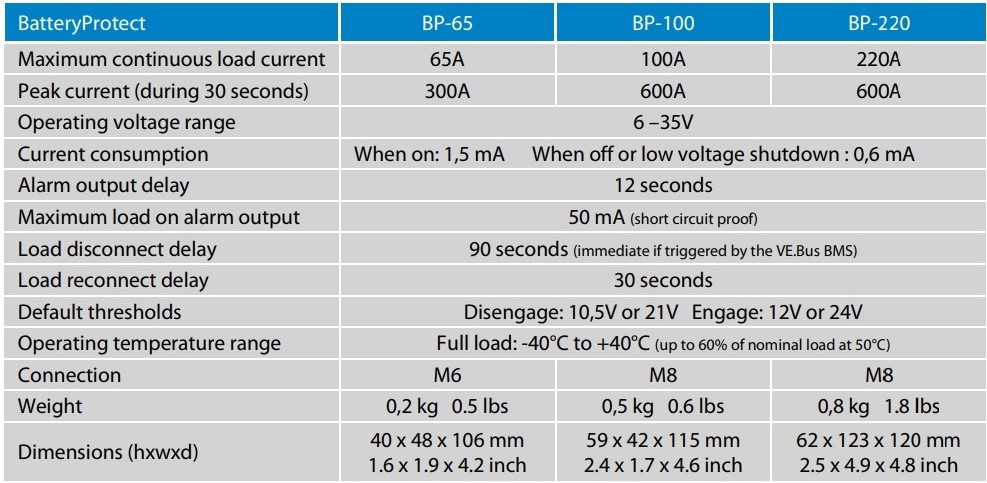

Popis produktu:

• BatteryProtect odpojí baterii od připojené zátěže před úplným vybitím, což zabrání poškození baterie.
• BatteryProtect automaticky detekuje napětí systému 12 / 24V.
• Snadné programování systému.
• Baterie s BatteryProtect může být nastaven tak, aby zapl / vypl při několika různých napětích.
• Sedmi segmentový displej indikuje, které nastavení bylo vybráno.
• Zvláštní nastavení pro lithium-iontové baterie.
• V tomto režimu může být ochrana baterií řízena systémem VE.Bus BMS. Poznámka: Ochranu baterií lze použít také mezi nabíječkou akumulátorem a lithium-iontovou baterií.
  baterie. Viz schéma zapojení v návodu.Podrobnější informace naleznete v naší příručce pro baterie Li-ion a v příručce VE.Bus BMS.
• Ochrana před vysokým napětím. Aby nedošlo k poškození citlivých zátěží v důsledku nadměrného napětí, je zátěž odpojena vždy, když se jedná o stejnosměrné napětí
  přesahuje 16V nebo 32V.
• Odolné proti vzniku požáru. Žádné relé, ale MOSFET přepínače, a proto ani žádné jiskry.

Zpožděný poplachový výstup

Poplachový výstup se aktivuje, pokud napětí baterie klesne pod předem nastavenou úroveň odpojení během více než 12 sekund. Spuštění motoru proto neaktivuje časový spínač. Alarmový výstup je odolný proti zkratu.Výstup otevřeného kolektoru na zápornou (mínusovou) lištu, maximální proud 50 mA. Poplašný výstup se obvykle používá k aktivaci bzučáku, LED nebo ovládání relé.

Odložené odpojení zátěže a opožděné opětovné připojení

Zatížení bude odpojeno 90 sekund po aktivaci poplachu. Pokud se zvyšuje napětí baterie
znovu po práh nastavení připojení během této doby (po spuštění motoru), zátěž
nebude odpojena. Zátěž se znovu připojí 30 sekund po zvýšení napětí baterie.

Příklady zapojení ochrany na akumulátory

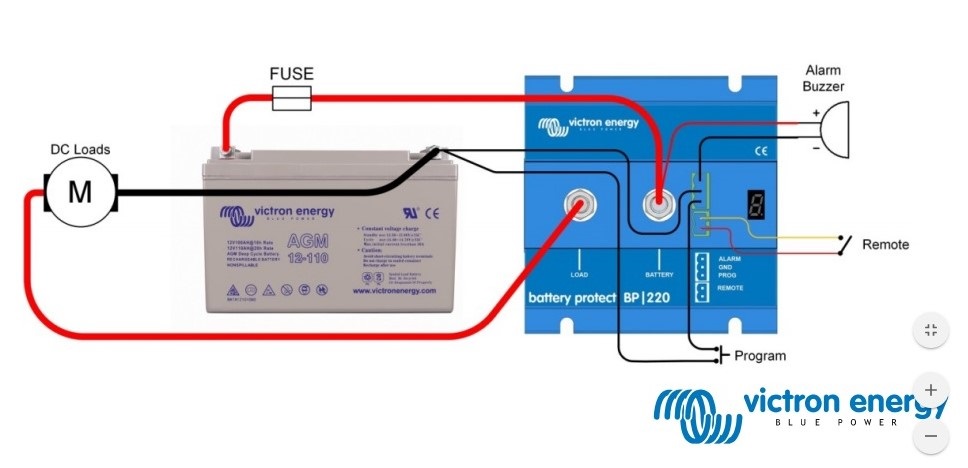

A) Schéma zapojení BP-100 and BP-220

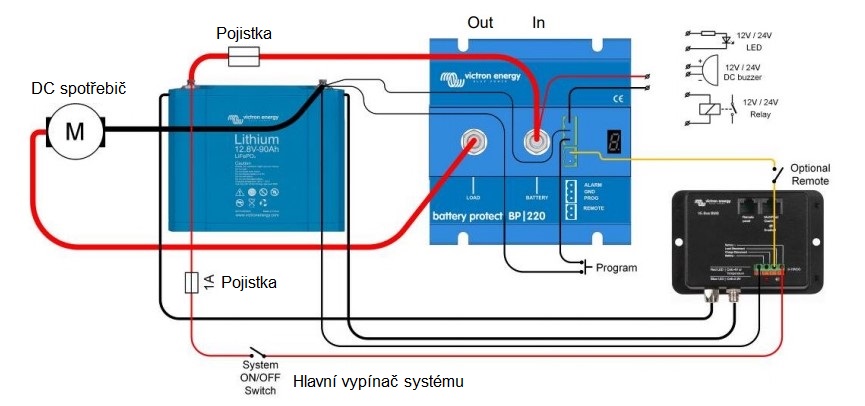

B) Systém s LI-Ion akumulátorem

Poznámka: BP se vypne, jakmile se jeho ovládací napětí na vstupu sníží. Pokud se napětí baterie po odpojení zotaví (což se stane)
pokud k baterii nejsou připojeny žádné další zátěže), výstup systému Ve.Bus BMS se zvýší a po 30 sekundách se BP opět zapne.
Po 3 pokusech o opětovné zapnutí zůstane BP vypnutý, dokud se napětí baterie nezvýší na více než 13 V (resp. 26 V u 24V systému) během alespoň 30
sekund (což znamená, že se baterie dobíjí). Prahové hodnoty pod napětím a alarmový výstup BP jsou v tomto režimu neaktivn

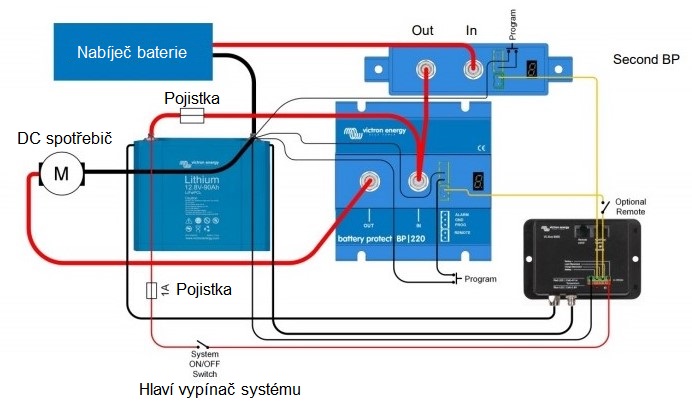

C) Dvojitá ochrana zapojení baterie s ochranou mezi nabíječkou nebo solárním regulátorem MPPT a LI-Ion akumulátorem

Druhý BP nahrazuje relé Cyrix-Li-Charge (výhody: nízká spotřeba energie, relé alarmu).
(není použitelné, pokud má nabíječka vzdálené kontakty zapnutí a vypnutí a lze ji ovládat kabelem rozhraní mezi BMS a nabíječkou)
