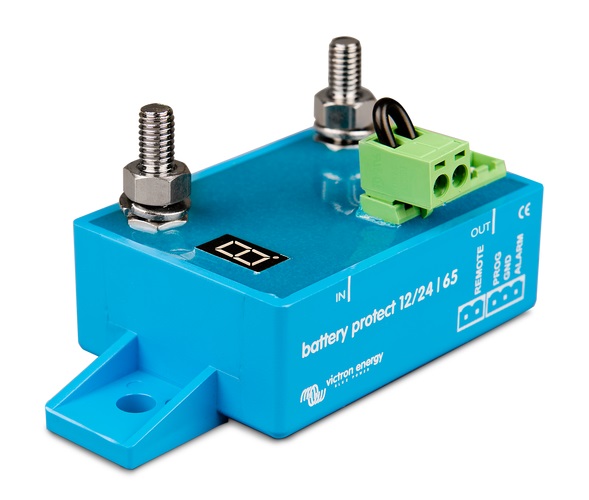

Ochrana baterií Victron Energy BP-65 12/24V. 65A

Ochrana baterie BatteryProtect odpojí baterii od nepodstatných zátěží předtím, než dojde k jejímu úplnému vybití (což by způsobilo její zničení) nebo pokud by dosáhla úrovně, s níž by nebyla schopná nastartovat motor.

Popis produktu:

• BatteryProtect odpojí baterii od připojené zátěže před úplným vybitím, což zabrání poškození baterie.
• BatteryProtect automaticky detekuje napětí systému 12 / 24V.
• Snadné programování systému.
• Baterie s BatteryProtect může být nastaven tak, aby zapl / vypl při několika různých napětích.
• Sedmi segmentový displej indikuje, které nastavení bylo vybráno.
• Zvláštní nastavení pro lithium-iontové baterie.
• V tomto režimu může být ochrana baterií řízena systémem VE.Bus BMS. Poznámka: Ochranu baterií lze použít také mezi nabíječkou akumulátorem a lithium-iontovou baterií.
  baterie. Viz schéma zapojení v návodu.Podrobnější informace naleznete v naší příručce pro baterie Li-ion a v příručce VE.Bus BMS.
• Ochrana před vysokým napětím. Aby nedošlo k poškození citlivých zátěží v důsledku nadměrného napětí, je zátěž odpojena vždy, když se jedná o stejnosměrné napětí
  přesahuje 16V nebo 32V.
• Odolné proti vzniku požáru. Žádné relé, ale MOSFET přepínače, a proto ani žádné jiskry.

Zpožděný poplachový výstup

Poplachový výstup se aktivuje, pokud napětí baterie klesne pod předem nastavenou úroveň odpojení během více než 12 sekund. Spuštění motoru proto neaktivuje časový spínač. Alarmový výstup je odolný proti zkratu.Výstup otevřeného kolektoru na zápornou (mínusovou) lištu, maximální proud 50 mA. Poplašný výstup se obvykle používá k aktivaci bzučáku, LED nebo ovládání relé.

Odložené odpojení zátěže a opožděné opětovné připojení

Zatížení bude odpojeno 90 sekund po aktivaci poplachu. Pokud se zvyšuje napětí baterie
znovu po práh nastavení připojení během této doby (po spuštění motoru), zátěž
nebude odpojena. Zátěž se znovu připojí 30 sekund po zvýšení napětí baterie.

Příklad zapojení ochrany na akumulátor

Schéma zapojení BP-65
