Solarní systém MARKO-I 2,7kW pro napájení ohřevu teplé užitkové vody v boileru. Možnost uplatnit získání dotace z programu NÚZ

Sestava solárního systému pro napájení ohřevu teplé užitkové vody TUV  s výkonem 2,7kW s možností využití podpodry v programu Nová Zelená Úsporám.

Solární set s MPP regulátorem a střídačem Marko je určen k optimalizaci zisků energie z FV panelů používaných pro ohřev vody. Díky konverzi DC proudu z panelů na střídavý proud (modifikovaná sinus o frekvenci cca 50Hz), umožňuje bez rizika opálení kontaktů připojit od 5 ks FV panelů (např. 410Wp) až do 8 ks FV panelů (např. 300Wp), s celkovým napětím Vmpp kolem 230-250V i ke standardním neupraveným bojlerům s elektrickou spirálou 1-3kW (optimálně 2-2,2kW).
Podmínkou pro stanovení počtu panelů ve stringu je napětí při zatížení (Vmpp) do 270V a napětí naprázdno (Voc) do 330V. Pozor na teplotní koeficient panelů !

Výhodou FV ohřevu vody proti termickému ohřevu je jednoduchost instalace, bez čerpadel, trubek, výměny kapaliny, zanedbatelné prostupy zdmi, možnost umístit FV panely i daleko od bojleru (např. na pozemku). FV panely nikdy nezamrznou ani se nepřehřejí. Nulové náklady na provoz a servis. Rovnoměrnější solární zisky v průběhu roku oproti fototermickým systémům. Marko zajistí udržování nastaveného bodu maximálního výkonu panelů a bude topné spirále předávat vždy maximální výkon, jaký jsou schopné panely dodat, i kdyby šlo při slabém světle jen o 100W. Oproti přímému napojení panelů na bojler je tak možné získat navíc asi 30% teplé vody (platí i pro bojlery Dražice Logitex). Navíc zajistí, že nebude docházet k opotřebování kontaktů stykače termostatu stejnosměrným elektrickým obloukem.

Střídavý výstup tohoto regulátoru není stabilizovaný a pohybuje se podle napětí panelů a nastavených parametrů mezi 150 - 330V AC. Je možné k němu připojit kromě bojleru i některé další spotřebiče s odporovou charakteristikou zátěže, které nejsou na přesné úrovni napětí závislé, jako teplomety, elektrické podlahové vytápění, sušičky ručníků či klasické vláknové žárovky. V nouzi je možné krátkodobě a pod dohledem připojit moderní typy nabíječek baterií či zařízení se spínanými zdroji (notebook, zdroje PC), ale vzniká zde riziko jejich poškození modifikovanou sinusovkou ! Toto rozhodnutí by měl provést vždy kvalifikovaný odborník. Vždy před připojením takového spotřebiče zkontrolujte, zda štítkový rozsah dovoleného vstupního napětí spotřebiče je vyšší, než nejvyšší napětí FV panelů ve Vaší sestavě!
Samozřejmě, že bez použití baterií budou tyto spotřebiče fungovat jen při dobrém oslunění panelů. Nesmí se nechávat připojené trvale. Marko nemá žádný vstup nebo výstup pro použití s bateriemi.

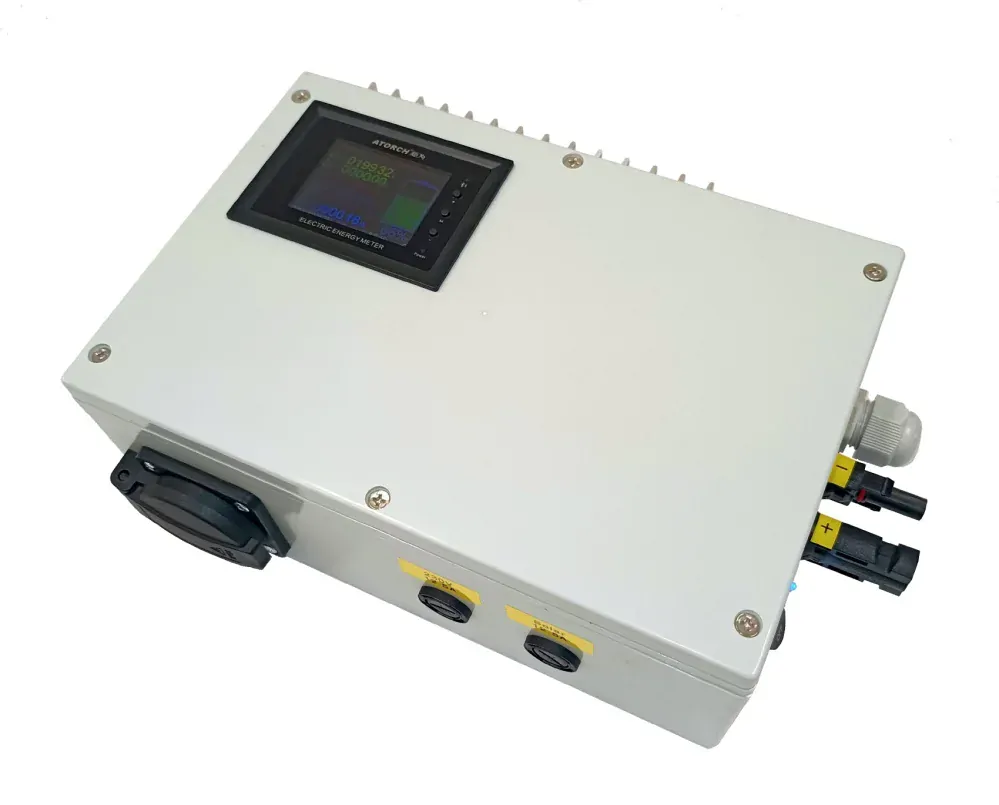

Dodávaný model regulátoru Marko obsahuje jednu krytou AC zásuvku pro spotřebiče. Uživatel nebo instalátor má pak možnost volby, jestli bojler připojí do zásuvky pohyblivým přívodem nebo napevno přes vnitřní svorkovnici. Současně s bojlerem je možné připojit další zařízení, oba spotřebiče pak fungují současně. Překročení nominálního výkonu u odporových spotřebičů není nebezpečné, snižuje pouze jejich reálný výkon. Překročení odběru spotřebičů přes 3500W je však detekováno jako zkrat a regulátor Marko se vypne. Je pak zapotřebí vypnout Marko vypínačem, zkrat nebo přetížení odstranit, odpojit panely a počkat asi půl hodiny, až se zcela vybijí kondenzátory. Potom lze zařízení znovu zapnout. Bez zásahu uživatele se zařízení dostane zpět do normálního provozního stavu během následující noci.
Zařízení nepotřebuje pro svůj chod jiný zdroj energie než FV panely. Pokud má být zařízení rozšířeno o hlídací nebo přednostní relé pro přepínání priorit spotřebičů nebo přepínání bojleru na „noční proud“ na základě HDO signálu, pak tyto doplňkové prvky budou nejspíš vyžadovat stálé napájecí napětí, nejčastěji 230V, které je nutné zajistit ze sítě. Pozor na nutnost bezpečného oddělení energie z MPP regulátoru a ze sítě. Doporučujeme v tomto případě použití dvou samostatných galvanicky oddělených spirál 2x 2kW (např. Bojlery Dražice OKCE) z nichž jedna je napájena regulátorem Marko a druhá podle potřeby ručně nebo termostatem napájena ze sítě.

Tento výrobek vyhovuje pro použití v dotačním programu Nová zelená úsporám. SVT kód není vyžadován.

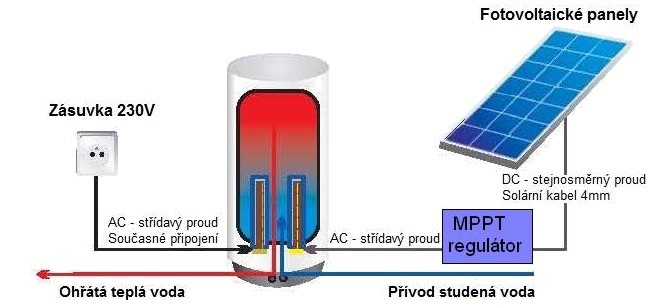

SCHÉMA ZAPOJENÍ SOLÁRNÍHO OHŘEVU:

SOLÁRNÍ SYSTÉM OBSAHUJE TYTO KOMPONENTY:

7x   Solární panel Monokrystalický JA Solar 385Wp
1x   MPPT solární regulátor MARKO DC/AC
1x   15m solární kabel Cu SOL červený 6.0 mm2 - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 15m
1x   15m solární kabel Cu SOL černý 6.0 mm2 - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 15m
7x   Sada 4ks "Z" držáků pro uchycení panelu na střechu - v případě výběru Hliníkových konstrukcí se tyto držáky ze setu zruší a odečtou
1x   Jistič DC 20A pro jištění solárních panelů
1x   Konektory MC4 pár - pro připjení solárních panelů (kontakty jsou nalisované na kabelech SOL 6)
1x   Přepěťová ochrana Saltek SLP-PV 500VDC pro solární panely
1x   Zemnící vodič CU 16mm2 Žluto-zelený 5m
1x   Rozvodnice pro 12 modulů
4x   Kabelová průchodka PG7
3x   Kabelová průchodka PG14

VOLITELNÉ PŘÍSLUŠENSTVÍ PRO TENTO PRODUKT

• Konstrukce pro uchycení solárních panelů dle typu krytiny naleznete ZDE

DALŠÍ VZOROVÁ SCHÉMATA ZAPOJENÍ  (jistící a další elektronické prvky uvedené ve schématech nemusí být součást tohoto setu - bliží informace na dotaz)

• Základní zapojení - TENTO SET
• Zapojeni se dvěma boilery
• Zapojení s ručním přepínáním mezi FV a sítí
• Automatické přepínání mezi FV a sítí s přihlédnutím na čas a HDO signál

SPECIFIKACE PRODUKTU

Maximální rozsah napětí z FV: 24 - 330V DC
Optimální rozsah napětí z FV (Vmpp): 200 - 250V DC
Optimální rozsah napětí z FV (Voc): 220 - 350V DC
Řízení bodu MPP: podle nastavení trimru na desce, z výroby cca 190V, regulátor automaticky posouvá cca +-30V podle zátěže
Výstupní napětí AC: řídí se napětím panelů, max. -330V / + 330V
Tvar výstupního napětí: modifikovaná sinus, 3 úrovně (+,0,-)
Výstupní výkon: nom. 2,695kW, max. 2,7kW
Účinnost převodu: více než 96%
Max. tepelná ztráta při plném výkonu: 27W
AC výkon spirály bojleru: 2,6kW jednofázově

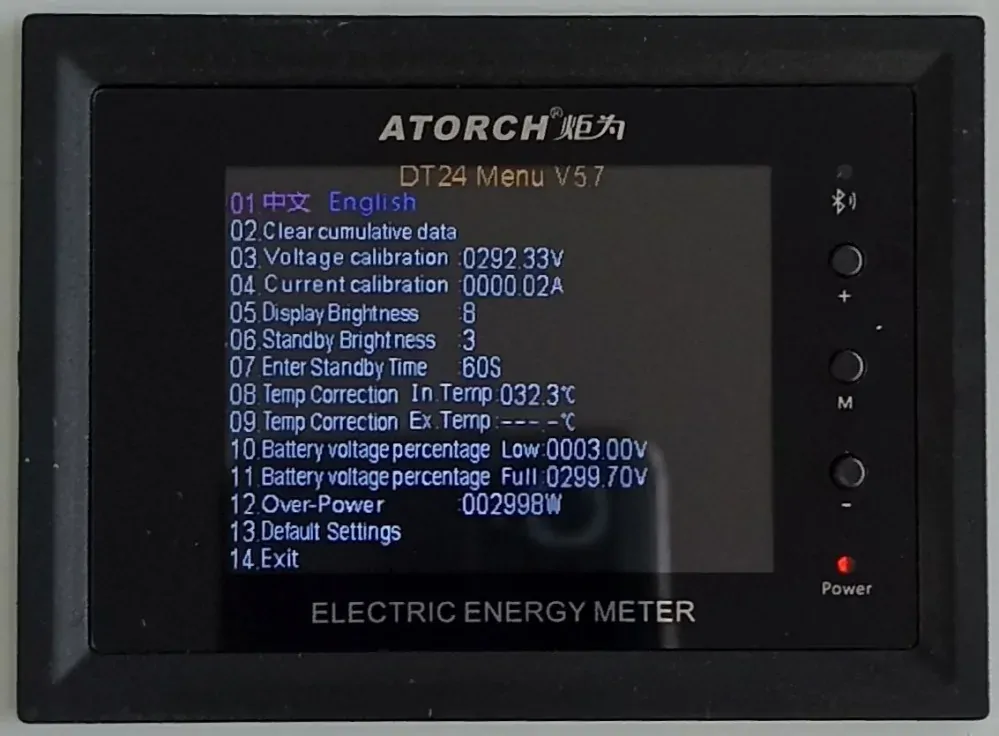

Na Google Apps je k dispozici aplikace jménem "e-test", vývojář JackTang, která umí přes bluetooth displej nastavit a vykreslit grafy průběhu měřených veličin.
