Předpřipravený 1 fázový hybridní solární set s výkonem solárního pole 3465Wp/h, 1x230V AC, Lithiová baterie 9,6kWh

Solární systém Zelená úsporám 2025 - současnost 1x230VAC , výkon solárního pole 3,465kWp, s energií z baterií o výkonu 9,8kWh je solární systém kombinující fotovoltaickou energii vyrobenou z panelů skladovanou v baterií pro další použití. V případě že nebude sluneční svit dostačující propojí se spotřebou měnič napětí z distribuční sítě.

Předpřipravený Solární systém je zapojený na instalačním panelu. Jednoduché zprovoznění FVE. Systém má výchozí revizi elektro. Snadná montáž.

Systém má řízené přebytky ovládatelné jak systémem Cerbo, který ovládá přebytky dle nastavených parametrů. Na příklad za předpokladu nabité baterie na požadovanou úrověň, je li baterie nabitá a je dostatek slunečního svitu, jdou řízené přebytky přesměrovat např. do boileru. Není li dostatek slunce, lze nastavit spínací hodiny na požadovaný čas, např. 16 - 22hod a boiler se ohřeje ze sítě. Následný den, svítí li slunce a baterie jsou již nabité, systém upřednostní napájení boileru přebytky opět z FVE.

V případě využití dotace z programu Nová zelená úsporám je cena tohoto setu nižší o 60 000 Kč. Montáž vám naceníme po konzultaci na místě instalace navštívené našim obchodním zástupcem.

KOLIK ENERGIE DOKÁŽE VYROBIT TENTO SOLÁRNÍ SYSTÉM?

SOLÁRNÍ SYSTÉM OBSAHUJE TYTO ZÁKLADNÍ KOMPONENTY:

9x Solární panel JA Solar 385Wp (je možné dodat systém i s jinými panely)
1x Hybridní měnič napětí Victron Energy MultiPlus-II 48V 5000VA, 70A-50A
2x Lithiová baterie LiFePO4 Pylontech US5000 48V 4,8kWh (č.9.) možné rozšířit na 4 bateriové moduly
1x 100m solární kabel Cu SOL 6.0 mm2 - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 30m
1x MPPT Regulátor Victron Energy 250/70Tr
1x Cerbo GX - Komunikační rozhranní
2x Kabely pro propojení měniče a baterií PylonTech
6x MC4 konektory pár positive/negative pro solární kabel
1x Proudové čidlo Victron Energy
2x Plastový rozvaděč 20 modulový s prvky jištění a regulace FVE
    1ks Přepěťová ochrana Citel DS240-230/G
    1ks Digitální spínací hodiny OEZ MAE-D16-001-A230
    2ks Pomocné relé OEZ RP1-16-001, 230V AC
    1ks Přepínací stykač ELKO VS425-22 230VAC
    3ks Tavná pojistka 5x20 T2A s pojiskou 1A
    3ks Jistič Hager MGN125 B25/1
    1ks Páčkový přepínač Hager SFT340 3x40A
    2ks Jistič Hager MNG132 B32/1
    4ks Jednofázový elektroměr SDM120A
    1ks Stykač OEZ RSI 20-20 230VAC
    1ks Jistič Hager MGM116 B16A/1
    3ks Odpínač FVE OEZ OPVP10 2P s pojistkou 16A
    1ks Přepěťová ochrana tř.1+2 Citel DS50PVS 500V DC
    další příslušenství jako jsou svorky na DIN lištu, kabely, N a PE můstky
1x Podružný elektro materiál - jištění, přepěťové ochrany, silové a datové kabely, konektory plastové lišty

Akt. 2-25

JAK VYBRAT SPRÁVNÝ SOLÁRNÍ SYSTÉM?

Spotřebu jednotlivých přístrojů napájených solárním systémem ve Wattech vynásobíme počtem hodin předpokládaného provozu za den. Výsledkem bude celková potřeba Wh (watthodin) za den. Pokud bude toto číslo nižší než výše uvedené hodnoty, výkon systému je dostačující, v opačném případě je nutno zvolit výkonnější systém. U každého systému najdete průměrný počet Wh, které vybraný solární systém průměrně vyrobí za den. Samozřejmě je potřeba zohlednit, jestli systém je využíván každý den, nebo pouze víkendově, či sezónně. Pokud si nejste jisti, který systém zvolit, kontaktujte nás, rádi Vám poradíme.

Solární systém obsahuje kabeláž, konektory pro připojení kabeláže k panelu a oka pro připojení k akumulátoru, což jsou komponenty nutné pro funkční kompletaci systému.

Nejdůležitější ochrana celého systému je pojistný odpínač (je součástí dodávky), který chrání proti zkratu na baterii. Pokud máte zájem, v naší nabídce naleznete i další druhy DC jištění, rádi vám poradíme jak systém zabezpečit jak na straně panelů (přepěťová ochrana + DC jistič) , tak na straně DC výstupu (DC jistič). V případě zájmu nás kontaktujte.

Pokud Vám jakákoli komponenta solárního systému svými parametry nevyhovuje, rádi jí vyměníme za jinou nebo zcela vyjmeme s odpovídající úpravou ceny. Pro tuto úpravu nás prosím kontaktujte nebo skutečnost uveďte do poznámky v objednávce.

Spolu se solárním systémem dostanete podrobný návod s popisem jednotlivých komponent a schéma zapojení celého solárního systému.

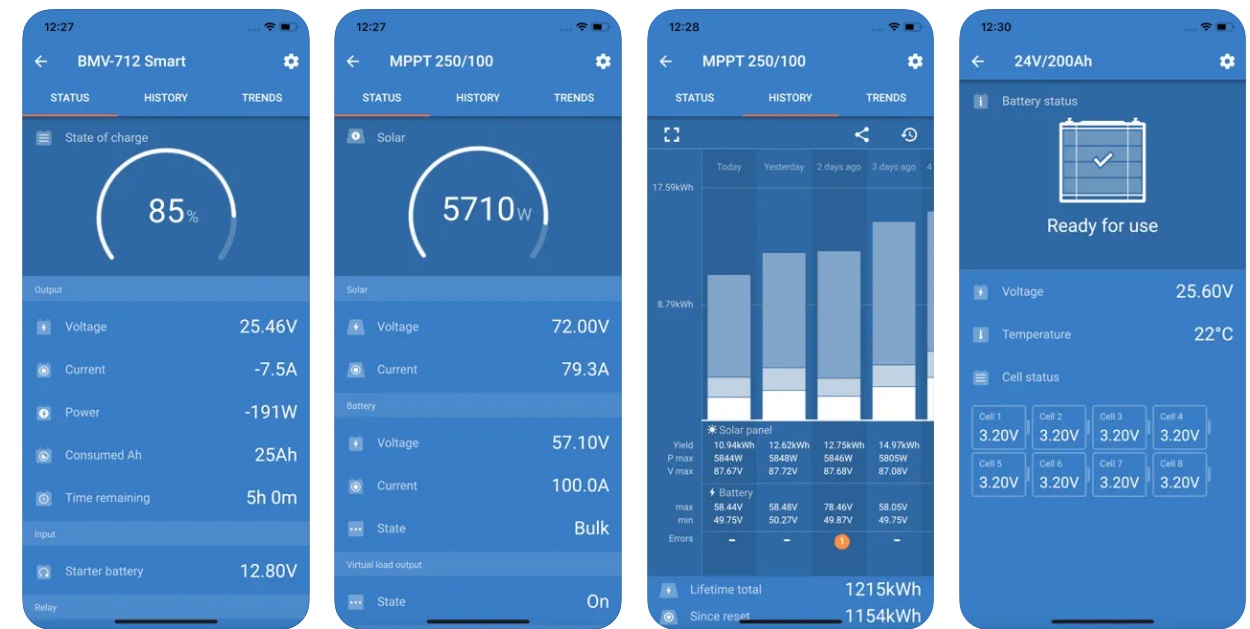

Monitoring a vzálená komunikace s FVE

S pomocí komunikačního rozhranní CERBO GX lze systém FVE napojit na portál VRM Victron Energy a lze tak monitorovat a spravovat všechny stavy systému odkudkoliv na světě s pomocí PC, tabletu i mobilního telefonu.

POPTÁVÁTE VĚTŠÍ VÝKON NEBO MONTÁŽ SYSTÉMU?

Napište nám poptávku d.jakubec@bch-battery.cz a my vám vytvoříme technicky způsobilé a cenově výhodné řešení.
