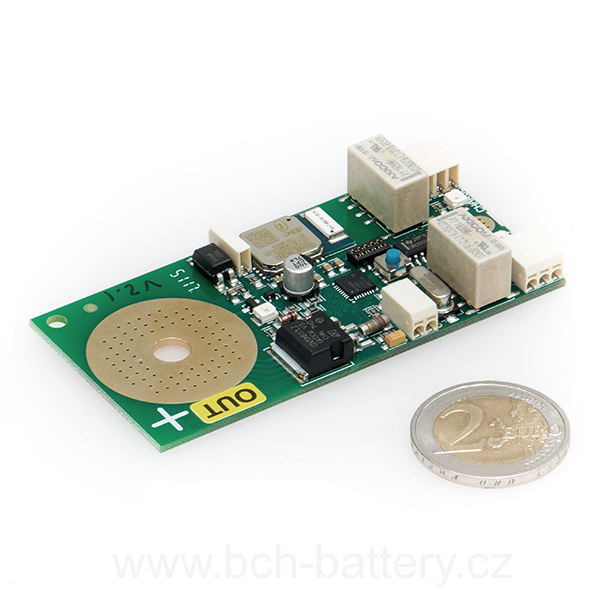

BMS123 Smart - samostatný článkový modul

BMS123 Smart - modul Single Cell - je přídavný modul pro jeden lithiový článek - pro použití s BMS123 Smart Complete Set (4 buňky) - pro balení s více než 4 buňkami.

BMS123 Smart Single modul je určen pro jeden článek. V případě instalace sestavy s větším počtem  než 4 lithiových článků se při použití základní sestavy BMS Smart Systém complete 4 cell na 4ks, musí ke každému dalšímu článku přikoupit tento přídavný modul BMS123 Smart modull Single Cell.

Příklad:

pokud máte sadu 8 článků, musíte sestavit kompletní sadu BMS123 (pro 4 buňky) a 4 další tyto moduly pro jeden článek.

Další výhody systému:

• Kompatibilní se všemi bateriemi Winston, CALB a Sinopoly.
• GWL / Power BMS123 Smart je nejnovější inovativní řešení pro monitorování a správu lithiových článků a akumulátorů
• speciálně navržené pro použití u solárních projektů a aplikací pro ukládání energie.
• GWL / Power Smart BMS je kompletní systém pro správu článků a baterií LiFePO4 a LiFeYPO4.
• Jednoduchá instalace, snadné nastavení, snadné a spolehlivé ovládání.

Více informací o systému BMS123 Smart

GWL / Power BMS123 Smart je řešení pro monitorování a ochranu všech druhů systémů skladování energie, bateriových bloků, bateriových sad a dalších energetických řešení. Byl navržen s ohledem na rostoucí potřeby skladování energie ze solárních (PV) aplikací.

GWL / Power BMS123 Smart vám přináší kompletní systém pro monitorování nabíjení, vybíjení a vyvážení článků LiFePO4 / LiFeYPO4 s cílem dosáhnout úplné ochrany baterií před hlubokým vybitím a přebitím.

Jednoduchá instalace, snadné nastavení, inteligentní ovládání a maximální ochrana!

GWL / Power BMS123 Smart je plně modulární systém. Každý článek baterie je vybaven jednou obvodovou deskou malé velikosti. K instalaci jsou zapotřebí tři typy desek s plošnými spoji. Jedna deska IN nainstalovaná v prvním článku, jedna deska OUT nainstalovaná na posledním článku a normální deska BMS123 Smart Single na každém článku mezi první m IN a posledním OUT článkem.

Pro baterii vyrobenou ze 4 článků (12 V) potřebujete pouze jeden modul IN, jeden modul OUT a dva běžné moduly článků. Tyto jsou součástí tohoto setu.

U baterií větších rozměrů (24 V, 48 V atd.) Stačí začít s touto kompletní sadou složených ze 4 článků a jednoduše si koupit další průběžné moduly pro instalaci na další články mezi prvním IN a posledním OUT článkem. Je snadné vytvořit kompletní systém pro libovolný počet článků!

Příklad konfigurace baterií:

Baterie 24 V (s 8 ks LiFePO4 buněk):

• 1ks GWL / Power BMS123 Smart - kompletní sada pro 4 články (1x první IN, 1x poslední OUT, 2x jediný CM)
• pro další 4 články, stačí přikoupit 4 další jednotlivé článkové moduly (CM).

Balení 48 V (s 16 ks LiFePO4 bun):):

• 1ks GWL / Power BMS123 Smart - Kompletní sada pro 4 články (1x první IN, 1x poslední OUT, 2x Single CM)
• pro dalších 12 čánků, stačí koupit dalších 12 samostatných článkových modulů (CM)

Příklad konfigurace baterií 2P4S (např. 12V (2x100Ah)):

• Pro tuto sestavu potřebujete pouze 12V BMS123 Smart. Dva paralelně zapojené články jsou považovány stále jen za jeden článek.

BMS123 Inteligentní aplikace - volitelné příslušenství

GWL / Power BMS123 Smart je opravdu chytrý: Pro tento systém BMS neexistuje žádná hlavní řídicí jednotka! Vše je integrováno přímo do článkových modulů. Článkové moduly IN a OUT obsahují všechny hardwarové komponenty pro základní provoz celého systému BMS. Kromě toho modul OUT shromažďuje všechna relevantní data a přenáší je přes Bluetooth 4.0 LE (nízká spotřeba) do vašeho iOS nebo Android Tablet of Phone.

Výhody:

• Přístup k informacím o stavu vaší baterie nebyl nikdy snazší.
• Monitorujte vše na dálku, včetně každodenní výroby PV, denní spotřeby energie nebo například napětí všech článků na jedné obrazovce.
• Získejte kompletní přehled o svém domácím energetickém úložišti na vašem Smartphone nebo tabletu!

Výhody GWL / Power BMS123

• Desky plošných spojů malé velikosti instalované přímo na terminálech každého článku.
• Jednosměrná komunikace.
• Snadná montáž baterie
• Jednoduchý design a zapojení celého systému.
• Žádná další hlavní řídicí jednotka,
• Pro provoz není potřeba žádná externí baterie; BMS je napájen přímo z baterie.
• Podrobné monitorování a vyvážené funkce pro každý článek zvlášť.
• Zkontrolujte stav všech buněk na jedné obrazovce.
• Vynikající poměr ceny a výkonu.
• Nastavitelné integrované bi-stabilní relé s nízkým výkonem, které vám umožní odpojit nabíječku a zatéž na předdefinovaných úrovních.
• Volitelný software sestavený na platformě iOS nebo Android pro získání rozšířeného monitorovacího panelu.
