Solární set Sunset Kombi 3465, 230V AC, panely 3465Wp, měnič 5000W, AGM akumulátory 4x230Ah 11kWh, Kombi měnič MPPT s možností napojení sítě 230VAC nebo agregátu

Solární systém Kombi 3465 Wp 48VDC vstupní napětí z fotovoltaických panelů měnič převede na výstupní napětí 230VAC. V případě pořeby provozu a nabjení ze sítě 230V AC nebo z agregátu 230V AC.

Nabízíme Vám, za velmi výhodných podmínek, zakoupení optimálně navrženého solárního systému pro místa s možností doplňujícího napojení na veřejnou distribuční síť s napětím 230V AC. Kombinovaný měnič využívá možnosti doplňujícího nabíjení akumulátorů vestavěným nabíječem v případě, že je sluneční svit na nízké nebo 0 úrovni a hrozilo by tak poškození akumulátoru při dlouhodobém stavu vybití akumulátoru.

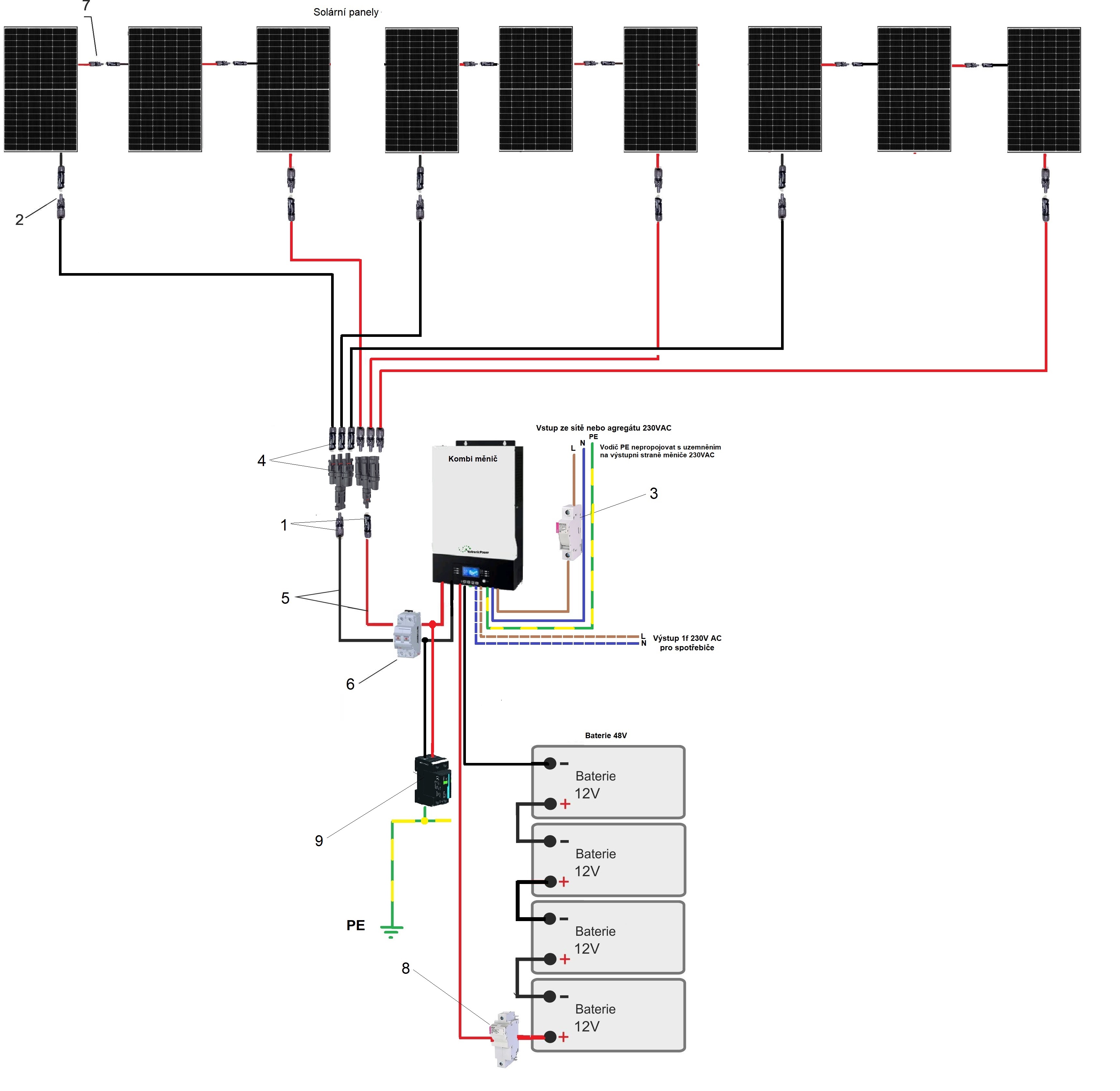

SCHÉMA ZAPOJENÍ

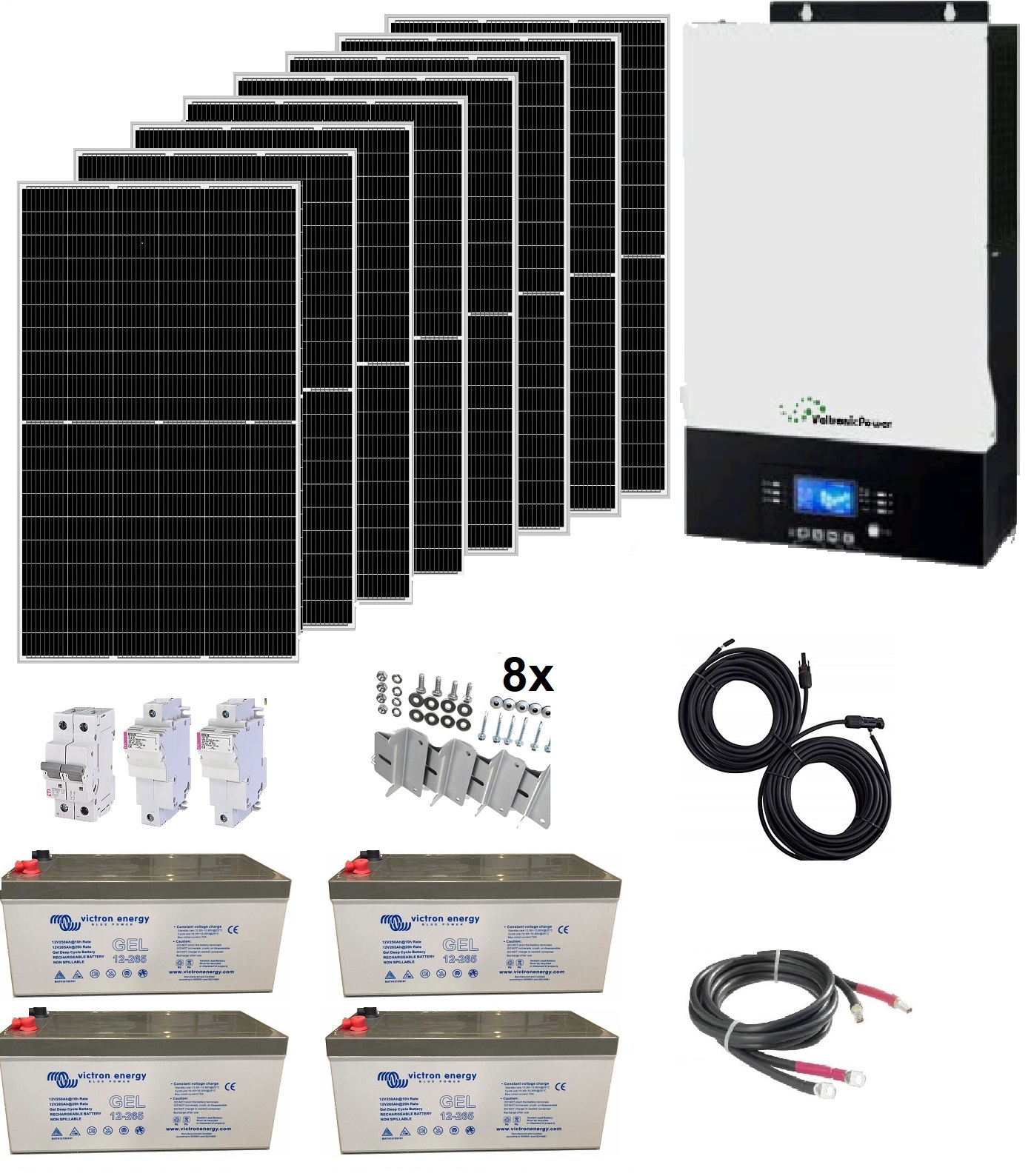

SOLÁRNÍ SYSTÉM OBSAHUJE TYTO KOMPONENTY:

9x Solární panel monokrystalický JA Solar 385Wp
1x Kombinovaný MPPT hybridní měnič napětí a solární regulátor DC/AC Axpert KING 48V, 5000W
4x Solární akumulátor Victron Energy AGM Super Cycle 230Ah/12V
1x 30m solární kabel Cu SOL 6.0 mm2 - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 30m
1x 10m solární kabel Cu COL 10.0 mm2 - propoj 1. do měniče viz- schéma
9x Sada 4ks "Z" držáků pro uchycení panelu na střechu - Je možné ze sestavy odečíst v případě zakoupení Hliníkových konstrukcí
1x Pojistný odpínač k baterii 125A + 2x pojistka nebo pojistný sokl MEGA s pojistkou 125A(8)
1x Kabely, pár připojovacích kabelů pro propojení akumulátoru se systémem Cu35mm2
1x Jistič DC 40A pro jištění solárních panelů (6)
3x Kabelový propoj baterií Cu35mm2
1x Slučovací konektor MC4 - 1x pozitive / 3x negative
1x Slučovací konektor MC4 - 1x negative / 3x pozitive
1x Přepěťová ochrana 170VDC(9)
7x MC4 konektor- pár, pro solární kabel
1x 3m kabel CY 10mm2 žluto-zelený pro uzemnění přepěťové ochrany (9)

(Akt.5/2025)

KOLIK ENERGIE DOKÁŽE VYROBIT TENTO SOLÁRNÍ SYSTÉM?

Průměrná denní výroba energie
     v lednu       cca 3297 Wh/den
     v březnu     cca 8232  Wh/den
     v květnu     cca 12189 Wh/den
     v červnu     cca 12189 Wh/den
     v září          cca 9893 Wh/den
     v listopadu cca 3957 Wh/den

Za celý rok dokáže systém vyrobit cca 3100 kWh.

JAK VYBRAT SPRÁVNÝ SOLÁRNÍ SYSTÉM?

Spotřebu jednotlivých přístrojů napájených solárním systémem ve Wattech vynásobíme počtem hodin předpokládaného provozu za den. Výsledkem bude celková potřeba Wh (watthodin) za den. Pokud bude toto číslo nižší než výše uvedené hodnoty, výkon systému je dostačující, v opačném případě je nutno zvolit výkonnější systém. U každého systému najdete průměrný počet Wh, které vybraný solární systém průměrně vyrobí za den. Samozřejmě je potřeba zohlednit, jestli systém je využíván každý den, nebo pouze víkendově, či sezónně. Pokud si nejste jisti, který systém zvolit, kontaktujte nás, rádi Vám poradíme.

Solární systém obsahuje kabeláž, konektory pro připojení kabeláže k panelu a oka pro připojení k akumulátoru, což jsou komponenty nutné pro funkční kompletaci systému.

Nejdůležitější ochrana celého systému je pojistný odpínač (je součástí dodávky), který chrání proti zkratu na baterii. Pokud máte zájem, v naší nabídce naleznete i další druhy DC jištění, rádi vám poradíme jak systém zabezpečit jak na straně panelů (přepěťová ochrana + DC jistič) , tak na straně DC výstupu (DC jistič). V případě zájmu nás kontaktujte.

Pokud Vám jakákoli komponenta solárního systému svými parametry nevyhovuje, rádi jí vyměníme za jinou nebo zcela vyjmeme s odpovídající úpravou ceny. Pro tuto úpravu nás prosím kontaktujte nebo skutečnost uveďte do poznámky v objednávce.

Spolu se solárním systémem dostanete podrobný návod s popisem jednotlivých komponent a schéma zapojení celého solárního systému.

Použití systému vhodné pro

• lodě a jachty
• rodinné domy
• karavany
• chaty
• čerpadla
• zabezpečovací systémy

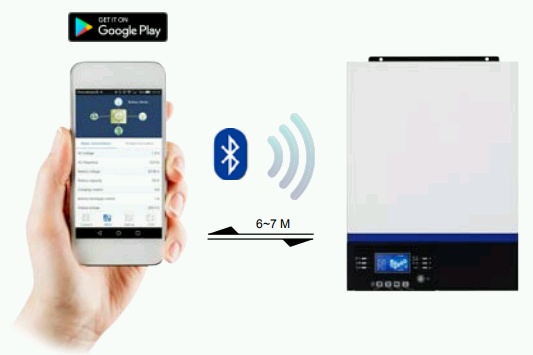

Monitoring a vzálená komunikace s FVE v případě použití vestavěného Bluetooth modulu (je součástí měniče v setu)

Konfigurace je možná s pomocí Bluetooth přes SmartPhone nebo PC

Aplikace WatchPower Bluetooth pro smartphone ke stažení zde:

Software WatchPower pro PC ke stažení zde:

WatchPower - monitorovací a konfigurační software pro Windows - verze 1.14 (ENG) akt. 09/2020
WatchPower - Linux 32bit verze 1.14 (ENG) akt. 09/2020
WatchPower - Linux 64bit verze 1.14 (ENG) akt. 09/2020
WatchPower - MAC verze 1.14 (ENG) akt. 09/2020

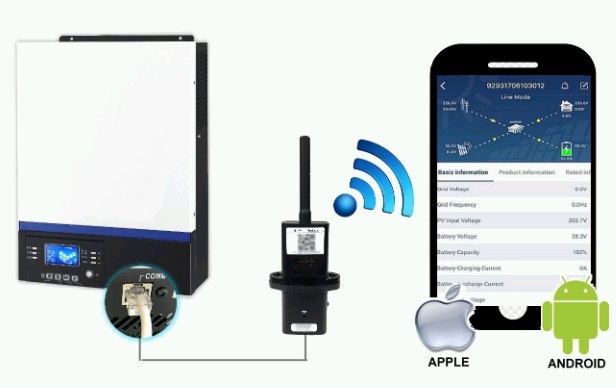

Monitoring a vzálená komunikace s FVE v případě použití WiFi Plugin WatchPower modulu Axpert (není součástí měniče ani setu)

Wifi plugin modul určený pro nové měniče Axpert VM, VM II, VM III, KING a MAX.
(výrobní série roku 2020 a novější).

Umožňuje odesílání dat na cloud výrobce přes domácí Wifi síť, zobrazení dat o výrobě pomocí aplikace pro mobilní telefony a dálkovou konfiguraci většiny parametrů měniče.

Zde je možné přiobjednat si WiFi Plugin WatchPower Axpert

Aplikace WatchPower pro smartphone ke stažení zde:

POPTÁVÁTE VĚTŠÍ VÝKON NEBO MONTÁŽ SYSTÉMU?

Napište nám poptávku d.jakubec@bch-battery.cz a my vám vytvoříme technicky způsobilé a cenově výhodné řešení.
