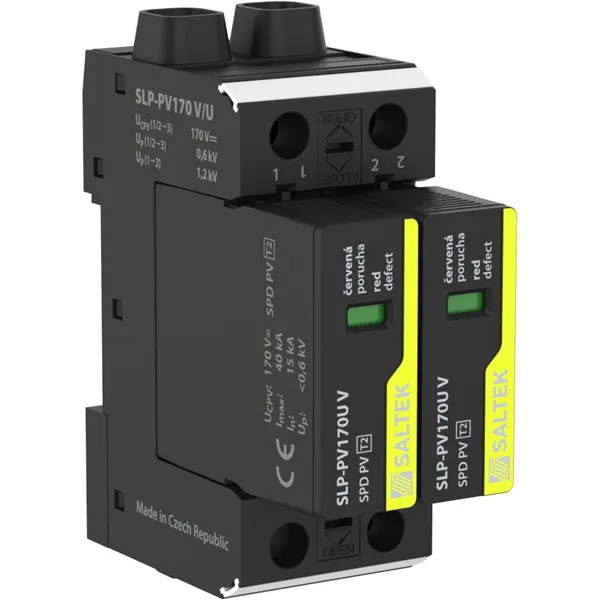

Přepěťová ochrana Saltek SLP-PV170 V/U(S), 170V DC

Přepěťová ochrana určená pro instalaci ve stejnosměrných obvodech fotovoltaických systémů s maximálním trvalým pracovním napětím 170 V DC.

Fotovoltaická zařízení představují technologicky i finančně náročné realizace, jejichž životnost musí být, z důvodu návratnosti vložených prostředků, několik desetiletí. Standardně výrobci garantují životnost těchto zařízení okolo dvaceti let.

Pro bezporuchový provoz fotovoltaických (PV) systémů je nutné již při projektování této technologie a pozdější realizaci počítat s komplexní ochranou před atmosférickým a indukovaným přepětím. Z těchto důvodů je třeba aplikovat ochranu nejen na výstupní AC straně měniče, ale také na straně fotovoltaických panelů – DC strana.

Srdcem, klíčovým zařízením, celého fotovoltaického systému je frekvenční měnič a tak je nutné ochranu před bleskem a přepětím zaměřit právě na něj a zároveň jej začlenit do konceptu celého systému ochrany před bleskem a přepětím. Zároveň musí být fotovoltaické články a jejich nosné konstrukce zahrnuty do návrhu zemnění

TECHNICKÉ PARAMETRY:

• Označení: SLP-PV170 V/U(S)
• Jmenovitý svodový rázový proud (8/20): In = 15 kA (8/20 µs)
• Maximální napětí: UCPV = 170 V DC
• Imax = 40 kA (8/20 µs)
• Up ≤ 0,6 kV
• (S) volitelná dálková signalizace
• Napěťová ochranná hladina: 1,2kV
• Zkratková odolnost: 63A DC
• Krytí: IP20
• Rozsah pracovních teplot: -40 až +80
• Vodič tuhý max.: 50mm2
• Vodič ohebný max.: 35mm2

Příklad instalace:
