Monitoring Raspberry FVE Axpert/DEYE s Orange Pi 3 LTS,AC

SolarAssistant je software používaný k monitorování a ovládání vašeho solárního systému

Umožňuje plnou konfiguraci měničů přes internet. Je navržen pro provoz na Raspberry Pi (nebo plnohodnotném klonu), který je zapojen do solárního měniče a volitelně na bateriový BMS (baterie Pylontech nebo kompatibilní). Myšlenka je taková, že necháte PI běžící trvale. K aplikaci lze přistupovat z webového prohlížeče nebo aplikace pro Android / iPhone prostřednictvím místní sítě nebo internetu.

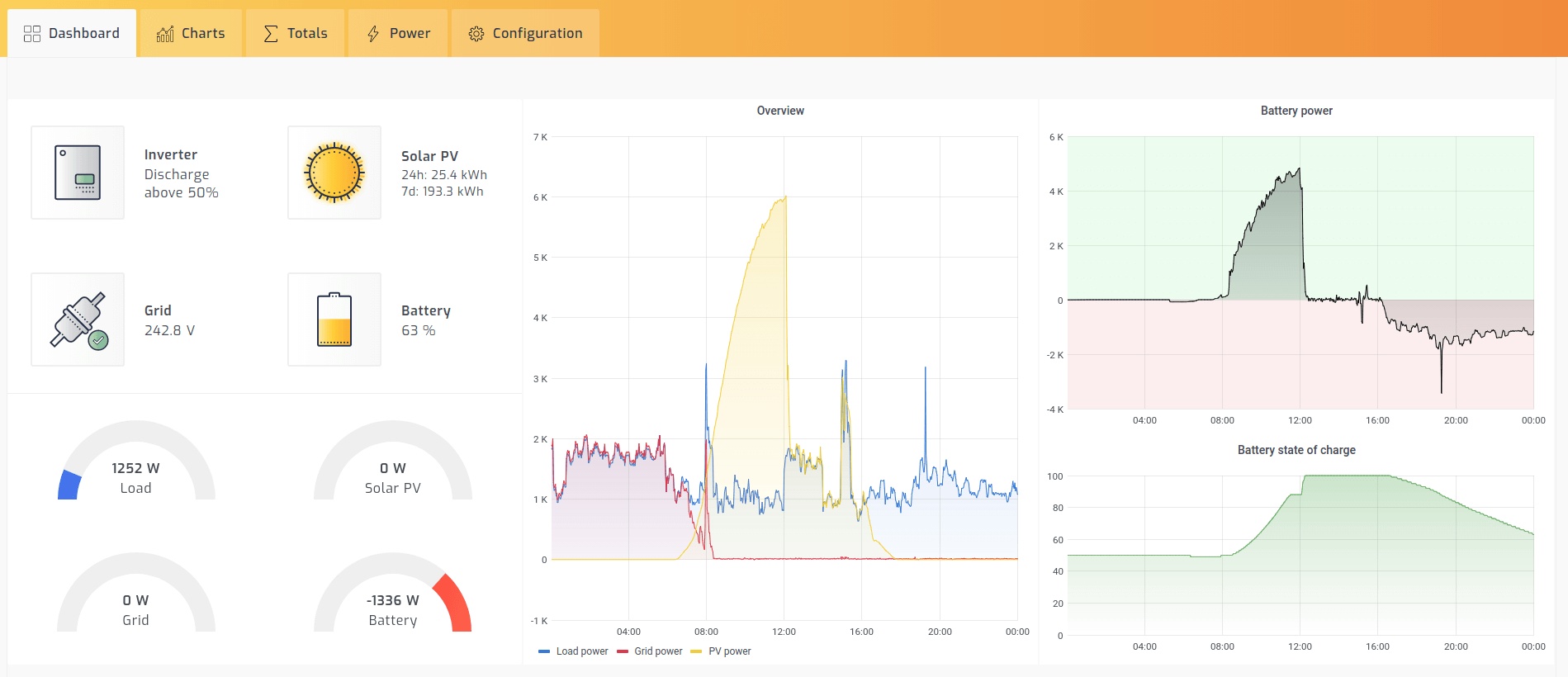

Rozáhlé grafické přehledy výkonu, výroby a spotřeby fotovoltaické elektrárny

SolarAssistant je určený k monitorování měničů Axpert a Infinisolar od Voltronicu

Také všech jejich klonů prodávaných pod různými značkami a barvami. Umí však také monitorovat a dálkově spravovat i měniče Deye!

Zkontrolujte si, jaký konektor pro připojení máte na měniči k dispozici.Obvykle je to jeden nebo více z těchto:

1) micro USB (stejný jako na běžných mobilních telefonech), nejčastěji u nových měničů King a VM III / VM IV - Lze objednat zde.

2) USB type B (čtvercový USB, jako k tiskárně) - některé novější měniče KS, MKS, VM, VM II

3) RS232 v provedení RJ45 (UTP) konektoru (jako se používá na internet, ale pozor, tato zdířka není určena pro internetový kabel !). K měniči byl často přibalen kabel, který má na jedné straně UTP konektor a na druhé RS232 konektor Canon 9pin a který pasuje svým UTP koncem do této zdířky. Tato zdířka (RJ45) se vyskytuje na velmi starých měničích (KS, MKS), ale také na většině nových měničů.
K tomuto speciálnímu kabelu přibalenému k měniči pak potřebujete ještě RS232-USB redukci, např. takovou:
Kabel redukce RS232 na USB

Tato redukce RS232 se také používá pro připojení monitoringu k měničům Deye.

Při pochybnostech o kompatibilitě měniče a typech připojovacích kabelů můžete konzultovat tuto tabulku.
Prosím specifikujte do poznámky v objednávce, zda a jaké propojovací kabely potřebujete.

Použité komponenty

Orange PI 3 LTS

Orange PI 3 LTS je nová deska, která byla uvedena na trh počátkem roku 2022. Je to první deska, do které jsme přidali možnost výstupu na obrazovku HDMI, protože je dostatečně výkonná, aby poskytovala rychle reagující interaktivní zážitek při sledování více solárních panelů v reálném čase. zařízení.

• 1,8 GHz čtyřjádrový 64bitový procesor
• 2GB SDRAM
• 8GB integrované úložiště eMMC
• 2,4 GHz a 5,0 GHz WiFi
• 1Gbps Ethernet
• 3x USB porty
• HDMI výstup

Napájení USB 9-60V DC

Napájejte své monitorovací zařízení přímo z baterie. Umožňuje nepřetržité monitorování, i když se měnič přepne do poruchového režimu nebo odpojí AC výstup z důvodu dosažení odpojení vybité baterie.

• Vhodné pro 12V, 24V a 48V baterie
• Vstup 9-60V DC přes kruhový konektor (průměr 10 mm)
• 5V 3A USB typ C výstup
• Délka: 2,5m

Při pochybnostech o kompatibilitě měniče nám pošlete jeho fotku nebo modelové číslo. Prosím specifikujte do poznámky v objednávce, zda a k jaké propojovací kabely potřebujete.

Produkt obsahuje:
1) desky Orange Pi 3 LTS (2GB RAM, 8GB eMMC)

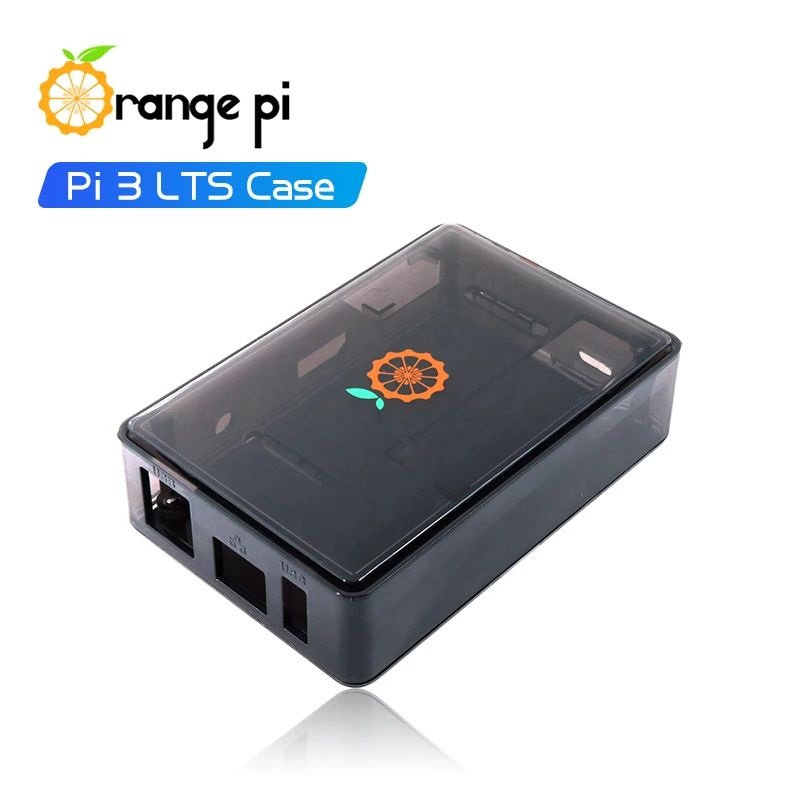

2) krabičky
3) microSD karty se softwarem a licencí

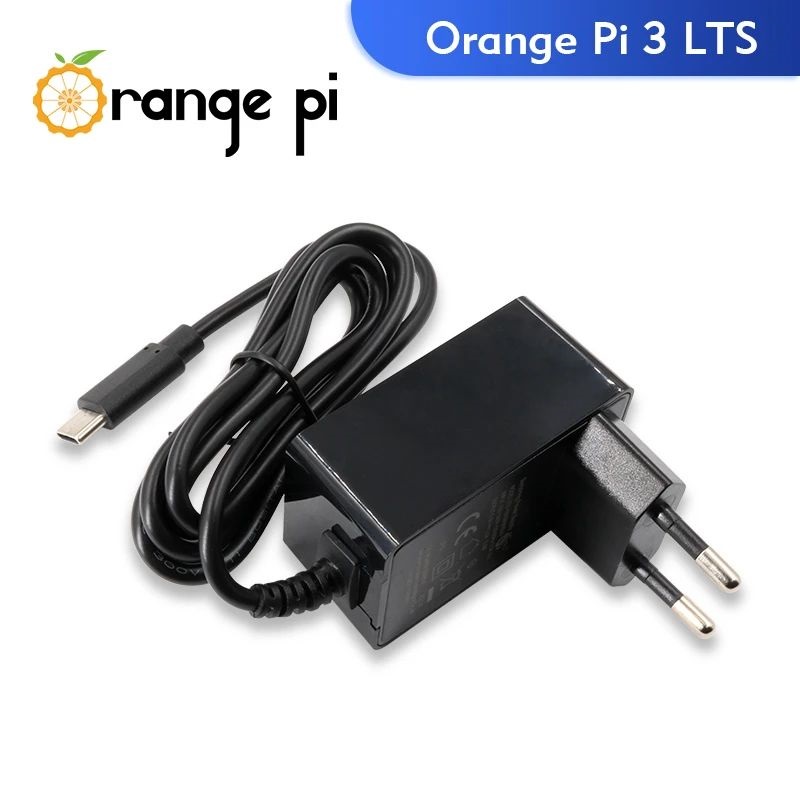

4) napájecího adaptéru z 230V AC na 5V/3A DC
5) microUSB kabelu nebo USB kabelu A-B
6) případně i dalšího příslušenství, které ale není využito při monitorování (např.HDMI kabel)

QR kód pro přihlášení do portálu monitoringu

https://solar-assistant.io/sign_in

Dokoupit lze dále:
6) servisní kabel pro detailní monitoring baterií Pylontech:
Pro připojení ke starším bateriím Pylontech US2000, US3000, US2000B, US3000B se používá tento kabel (6pin RJ11), zatímco k bateriím Pylontech USxxxxC tento kabel (8pin RJ45). Prosím ověřte si předem, k jakým bateriím chcete monitoring připojovat.
