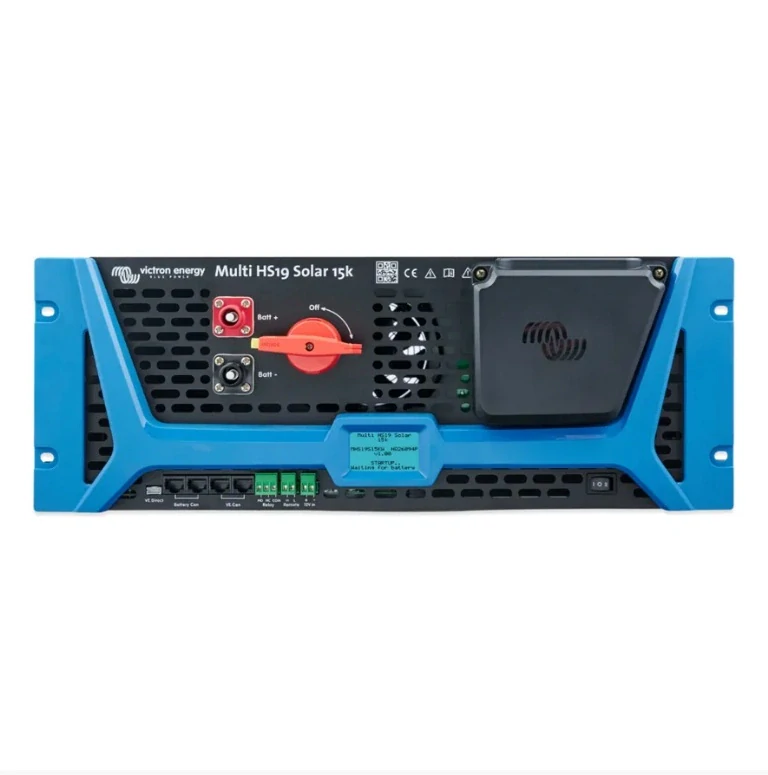

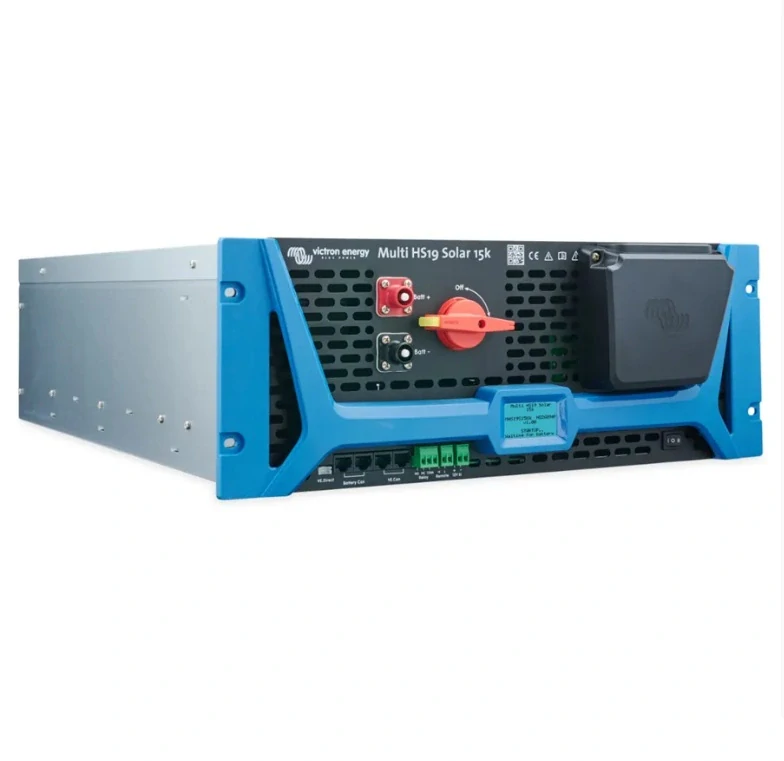

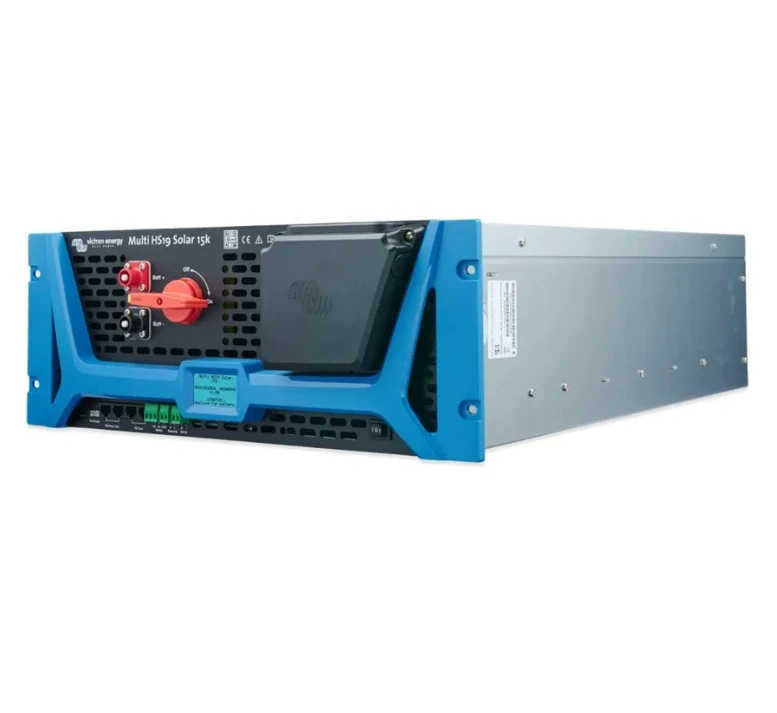

Victron Energy Multi HS19 Solar 15k 3fáz. 400VAC 15000W RACK

UPOZORNĚNÍ: AKTUÁLNÍ HW VERZE NELZE ŘADIT PARALELNĚ!
UPOZORNĚNÍ: JEDNOTKA NENÍ AKTUÁLNĚ CERTIFIKOVÁNA PRO PŘIPOJENÍ K DISTRIBUČNÍ SÍTI!

Victron Energy Multi HS19 Solar 15k je kompaktní vysokonapěťový třífázový měnič/nabíječ se zabudovanými čtyřmi MPPT regulátory v 19" rackovém provedení (4U). Kombinuje měnič o výkonu 15 kW a čtyři nezávislé MPPT vstupy o výkonu 8 kW, což umožňuje připojení fotovoltaických panelů až do celkového výkonu 32 kW.

Integrované řešení výrazně zjednodušuje instalaci, snižuje množství kabeláže a šetří prostor v rozvaděči nebo bateriovém racku. Zařízení je určeno pro ostrovní systémy, hybridní instalace, záložní napájení, peak shaving i aplikace s dodávkou energie do distribuční sítě. Podporuje vysokonapěťové baterie s komunikací přes CAN-Bus a umožňuje kompletní monitorování i konfiguraci prostřednictvím aplikace VictronConnect nebo systému VRM Portal přes zařízení GX.

Hlavní vlastnosti a funkce:

Integrované řešení v 19" racku:
Kombinuje vysokonapěťový třífázový měnič/nabíječ a čtyři MPPT regulátory v jediném zařízení. Rackové provedení 4U usnadňuje montáž a integraci do bateriových skříní.

Výkonný třífázový měnič/nabíječ:
Měnič s čistě sinusovým výstupem zajišťuje plynulé přepínání mezi provozem z baterie, průchodem energie z distribuční sítě a nabíjením akumulátorů. Díky obousměrnému provozu dokáže využívat přebytky z fotovoltaiky nebo AC sítě pro nabíjení baterie a v případě potřeby dodávat energii zpět do zátěže.

Čtyři nezávislé MPPT vstupy:
Zařízení disponuje čtyřmi samostatnými MPPT regulátory o výkonu 8 kW. Každý vstup pracuje nezávisle, což umožňuje připojení panelů s různou orientací nebo sklonem střechy a maximalizuje energetické zisky.

Podpora vysokonapěťových baterií:
Určeno pro bateriové systémy s napětím 650–1000 V podporující komunikační protokol Victron HV přes Battery CAN-Bus. Vyšší napětí baterie snižuje proudy v systému, umožňuje použití tenčích kabelů a zjednodušuje instalaci.

Monitoring a konfigurace:
Zařízení je vybaveno integrovaným displejem, vestavěným Bluetooth pro konfiguraci pomocí aplikace VictronConnect, portem VE.Can pro připojení zařízení GX a vzdáleným monitoringem prostřednictvím VRM Portal.

Programovatelné funkce:
K dispozici je vstup pro dálkové zapnutí/vypnutí a programovatelné relé, které lze využít například pro automatické spuštění generátoru při nízkém stavu nabití baterie.

Ochrany systému:

Integrované ochrany zahrnují:

• ochranu proti přepětí FV vstupu,
• ochranu proti nadproudu FV,
• kontrolu izolačního odporu DC,
• monitor reziduálního proudu,
• ochranu proti nadproudu na AC straně.
• Technické parametry

Měnič:

• jmenovitý výkon: 15 kVA / 15 kW
• trvalý výkon do 40 °C: 15 kW
• špičkový výkon: 22 kW (5 s)
• výstupní napětí: 400 V AC ±10 %, 3f
• frekvence: 50/60 Hz (45–65 Hz)
• maximální účinnost: 98 %
• vlastní spotřeba naprázdno: 50 W
• 1 AC vstup / 2 AC výstupy

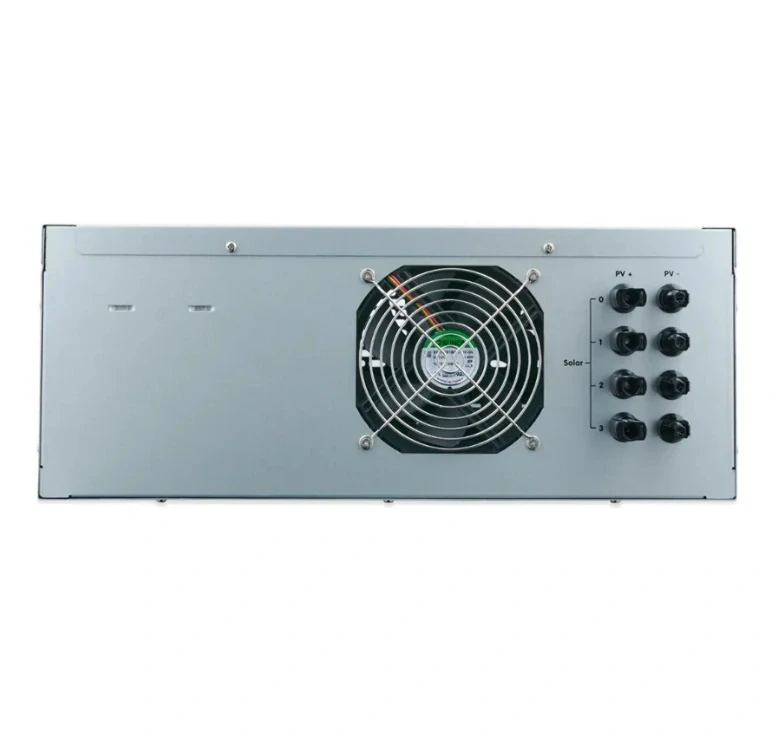

Fotovoltaické vstupy:

• počet MPPT: 4
• počet stringů: 4
• maximální napětí naprázdno: 600 V
• pracovní MPPT rozsah: 100–600 V
• minimální startovací napětí: 300 V
• max. výkon na jeden MPPT: 8 kW
• celkový výkon FV pole: 32 kW
• max. zkratový proud / MPP proud na vstup: 20 A / 13,5 A
• účinnost MPPT: 99 %

Baterie:

• pracovní napětí: 650–1000 V
• maximální nabíjecí proud: 41 A
• maximální vybíjecí proud: 25 A
• komunikace: Battery CAN-Bus
• podpora baterií s protokolem Victron HV

Obecné:

• provedení: 19", 4U
• hloubka: 700 mm
• hmotnost: 26,5 kg
• chlazení: nucené vzduchem
• krytí: IP20
• provozní teplota: 0 až +60 °C
• maximální nadmořská výška: 2000 m
• vlhkost: max. 95 % (nekondenzující)
• Bluetooth
• VE.Can
• VE.Direct
• Battery CAN port
• programovatelné relé (3 A / 30 V DC)
• vstup pro dálkové zapnutí/vypnutí
