Bezpřetokový solární set Kombi 3465, 230V AC, panely 3465Wp, měnič kombi 5000W, Lithiová baterie 4,8kWh

Sestava komponentů pro zcela bezpřetokovou solární sestavu Kombi 3465 Wp s možností napojení na distribuční síť s lithiovou baterií PylonTech 48V 4,8kWh s životností až 7000 cyklů (baterii lze navýšit o jeden ks na 2ks pro daný výkon FVE na 9,6kWh). Tento systém nemá na trhu konkurenci.

Bezpřetokový systém s měničem Axpert King provádí konverzi vstupního AC proudu na DC napětí baterie a zpět na výstupní AC 230V (double-conversion AC-DC-AC, jako ho provádí nejlepší typy UPS). Díky konverzi tak nedochází k přetokům, ,zdroj je od sítě galvanicky oddělen.

Vstupní napětí z fotovoltaických panelů měnič převede na výstupní napětí 230VAC. V případě pořeby nouzového nabíjení baterií ze sítě nebo z agregátu 230VAC s nastavitelným proudem i na nízké hodnoty, aby při dobíjení baterií ze sítě byla spotřeba ze sítě minimální a přitom se maximálně efektně zachovala vysoká životnost baterií.

Nabízíme Vám, za velmi výhodných podmínek, zakoupení optimálně navrženého solárního systému pro místa s možností doplňujícího napojení na veřejnou distribuční síť s napětím 230V AC. Kombinovaný měnič využívá možnosti doplňujícího nabíjení akumulátorů vestavěným nabíječem v případě, že je sluneční svit na nízké nebo 0 úrovni a hrozilo by tak poškození akumulátoru při dlouhodobém stavu vybití akumulátoru.

KOLIK ENERGIE DOKÁŽE VYROBIT TENTO SOLÁRNÍ SYSTÉM?

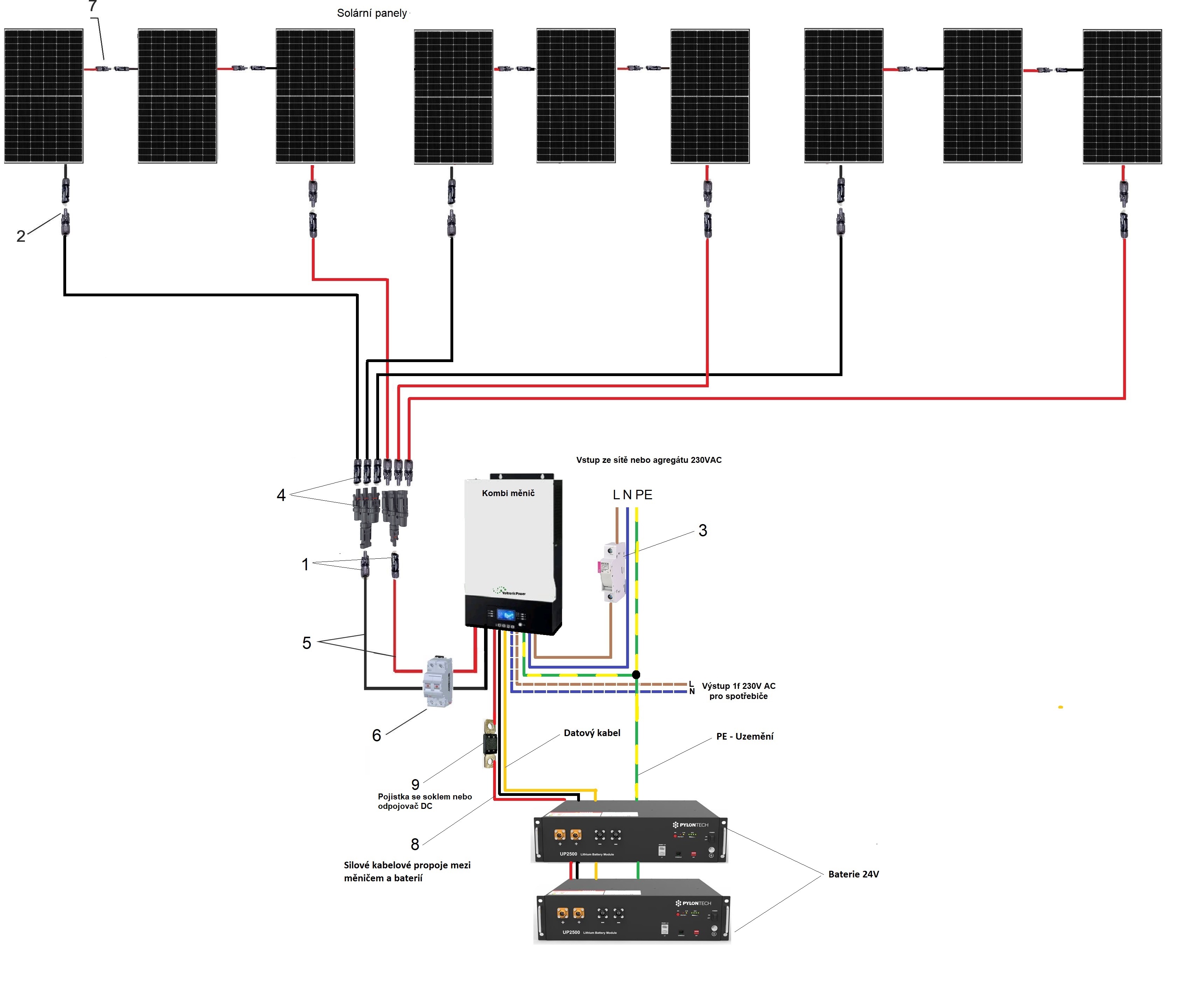

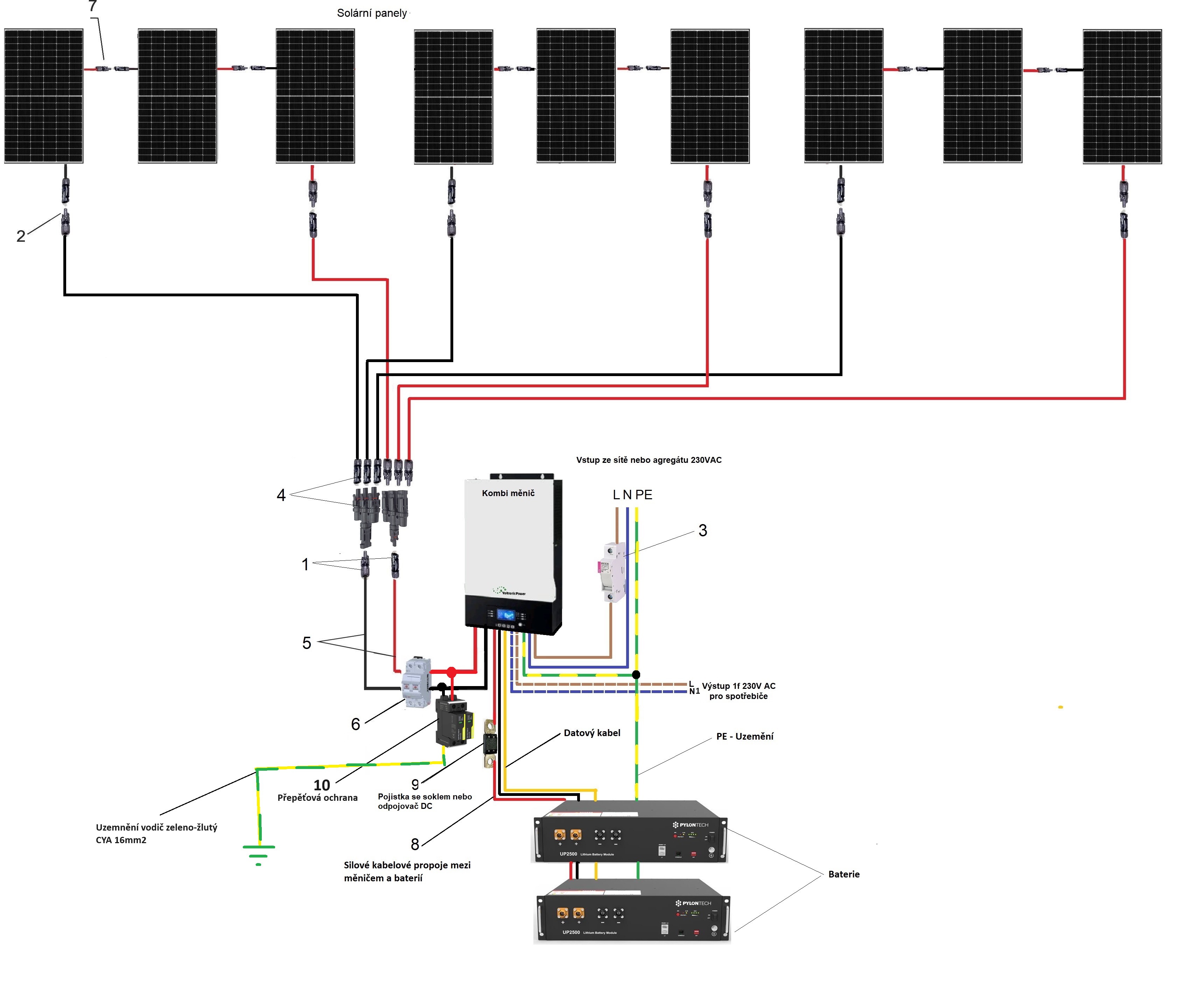

PŘÍKLAD ZAPOJENÍ SESTAVY

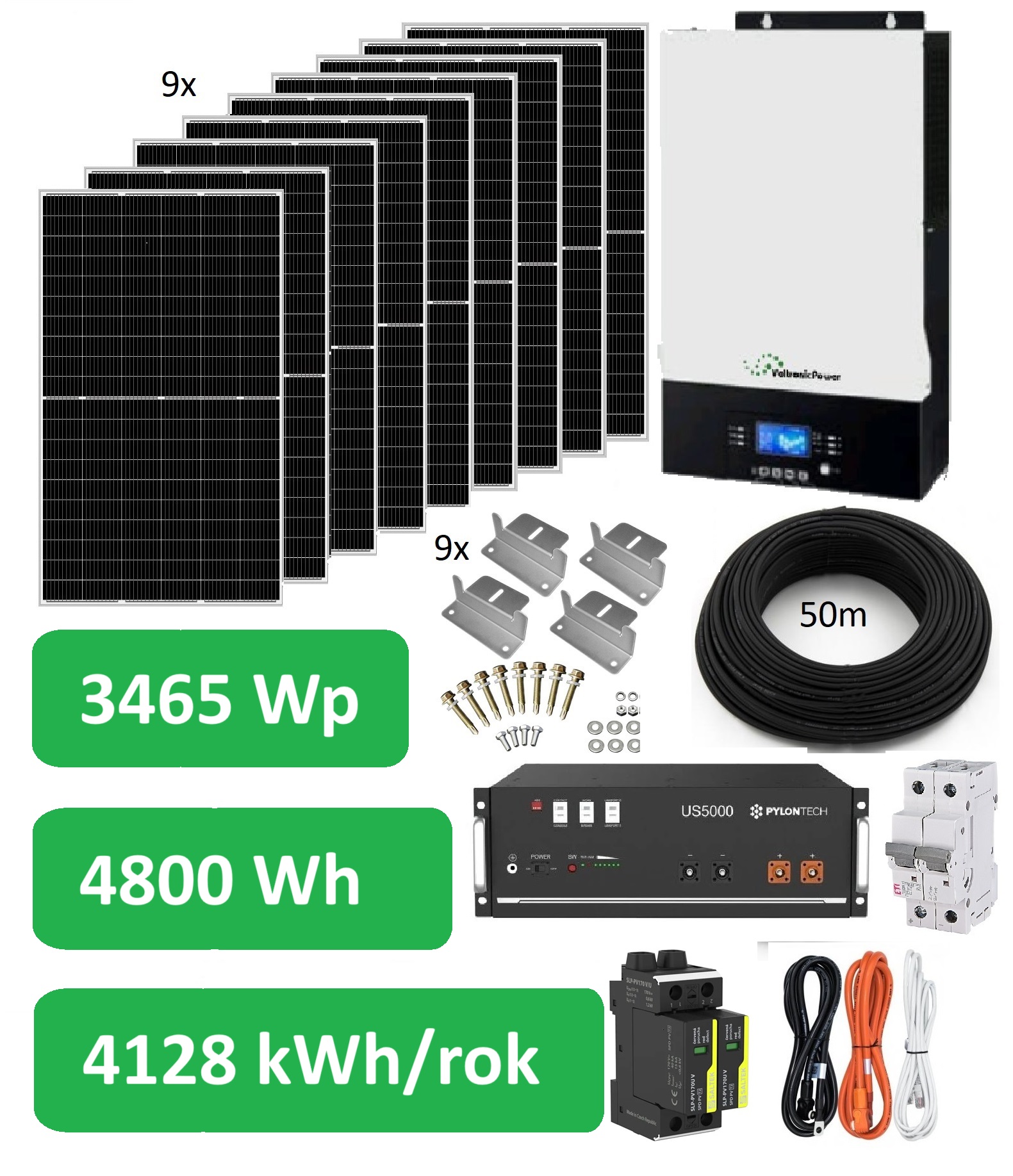

SOLÁRNÍ SYSTÉM OBSAHUJE TYTO KOMPONENTY

9x Solární panel JA Solar 385Wp černý
1x Kombinovaný MPPT hybridní měnič napětí a solární regulátor DC/AC Axpert King 48V 5000W
1x Lithiové baterie PylonTech US5000 48V 4,8kW
1x 50m solární kabel Cu SOL 6.0 mm2 - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 50m
9x Sada 4ks "Z" držáků pro uchycení panelu na střechu - v případě složitější střešní krytiny doporučujeme přikoupit hliníkovou konstrukci - ZDE
1x Kabely pro propojení měniče s bateriemi PylonTech
1x Jistič DC 40A pro jištění solárních panelů
1x Redukce pro sloučení MC4 konektorů 3/1 Pozitive
1x Redukce pro sloučení MC4 konektorů 3/1 Negative
7x Konektor pro solární kabely MC4
1x Držák pojistky Mega fuse - 12 Jištění baterií
1x Přepěťová ochrana Saltek SLP-PV170 V/U(S) 170VDC
1x DC pojistka Mega 125A/58V

Možnost rozšířit solární set o Wi-Fi Monitoring pro vzálenou komunikaci a nastavení FVE systémem Raspberry Pi

SolarAssistant je software používaný k vzdálenému monitorování a ovládání vašeho solárního systému. Přístup přes Wi-Fi odkud koliv z celého Světa.

Umožňuje plnou konfiguraci měničů přes internet. Je navržen pro provoz na Raspberry Pi (nebo plnohodnotném klonu), který je zapojen do solárního měniče a volitelně na bateriový BMS (baterie Pylontech nebo kompatibilní). Myšlenka je taková, že necháte PI běžící trvale. K aplikaci lze přistupovat z webového prohlížeče nebo aplikace pro Android / iPhone prostřednictvím místní sítě nebo internetu.

Modul Raspberry PI  pro softwar SolarAssistant  není součást této FVE, ale lze objednat  ZDE.


QR kód pro přihlášení do portálu monitoringu

JAK VYBRAT SPRÁVNÝ SOLÁRNÍ SYSTÉM?

Spotřebu jednotlivých přístrojů napájených solárním systémem ve Wattech vynásobíme počtem hodin předpokládaného provozu za den. Výsledkem bude celková potřeba Wh (watthodin) za den. Pokud bude toto číslo nižší než výše uvedené hodnoty, výkon systému je dostačující, v opačném případě je nutno zvolit výkonnější systém. U každého systému najdete průměrný počet Wh, které vybraný solární systém průměrně vyrobí za den. Samozřejmě je potřeba zohlednit, jestli systém je využíván každý den, nebo pouze víkendově, či sezónně. Pokud si nejste jisti, který systém zvolit, kontaktujte nás, rádi Vám poradíme.

Solární systém obsahuje kabeláž, konektory pro připojení kabeláže k panelu a oka pro připojení k akumulátoru, což jsou komponenty nutné pro funkční kompletaci systému.

Nejdůležitější ochrana celého systému je pojistný odpínač (je součástí dodávky), který chrání proti zkratu na baterii. Pokud máte zájem, v naší nabídce naleznete i další druhy DC jištění, rádi vám poradíme jak systém zabezpečit jak na straně panelů (přepěťová ochrana + DC jistič) , tak na straně DC výstupu (DC jistič). V případě zájmu nás kontaktujte.

Pokud Vám jakákoli komponenta solárního systému svými parametry nevyhovuje, rádi jí vyměníme za jinou nebo zcela vyjmeme s odpovídající úpravou ceny. Pro tuto úpravu nás prosím kontaktujte nebo skutečnost uveďte do poznámky v objednávce.

Spolu se solárním systémem dostanete podrobný návod s popisem jednotlivých komponent a schéma zapojení celého solárního systému.

POUŽITÍ SYSTÉMU VHODNÉ PRO:

• rodinné domy
• malé a střední firmy
• chaty
• čerpadla
• zabezpečovací systémy

POPTÁVÁTE VĚTŠÍ VÝKON NEBO MONTÁŽ SYSTÉMU?

Napište nám poptávku d.jakubec@bch-battery.cz a my vám vytvoříme technicky způsobilé a cenově výhodné řešení.
