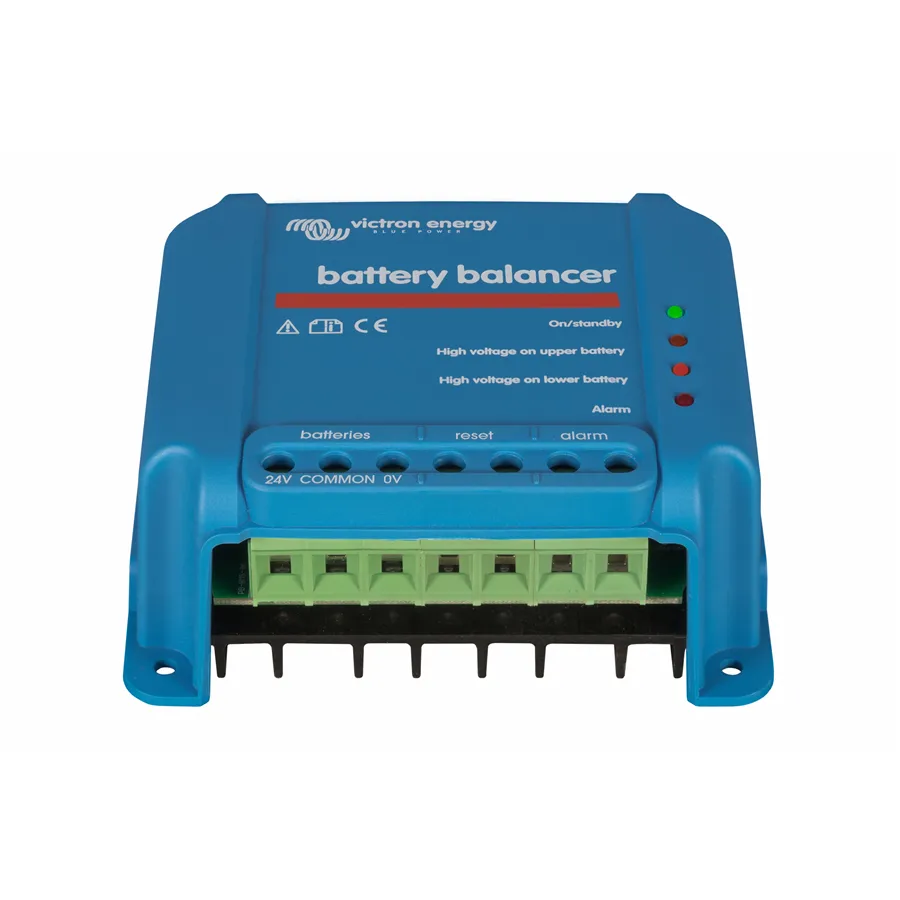

Bateriový balancér Victron Energy

Životnost bateriového banku může být podstatně zkrácen nabíjecí nevyvážeností jednotlivých baterií. Jde o situaci, kdy máte sériově nebo sério-paralelně řazené 12 V baterie (nikoli pouze paralelně!). V takovém systému jedna 12 V baterie s mírně vyšším vnitřním odporem může způsobit nedobití do plného stavu u paralelně řazených baterií a přebíjení u sériově řazených baterií. Nové bateriové články nebo celé baterie řazené do série mají téměř shodné počáteční vlastnosti. Jejich drobné rozdíly se srovnají během absorpční nebo equalizační fáze nabíjení. Velké rozdíly ale mohou vést k nadměrnému plynování zapříčiněné přebíjením u více nabitých baterií a nežádoucí sulfataci méně nabitých baterií zapříčiněné nedobitím do plného stavu.

Řešením je vyrovnané nabíjení pomocí bateriového balancéru. Ten vyrovnává stav nabití u dvou do série zapojených 12 V baterií nebo několik paralelních řad sériově zapojených baterií. Jakmile u 24 V systému vzroste nabíjecí napětí na více než 27,3 V, bateriový balancér se aktivuje a porovnává napětí u dvou do série zapojených baterií. Balancér dokáže přesměrovat proud o velikosti až 0,7 A z jedné baterie (nebo paralelně připojených baterií) o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je navzájem shodný stav konečného nabití všech baterií.

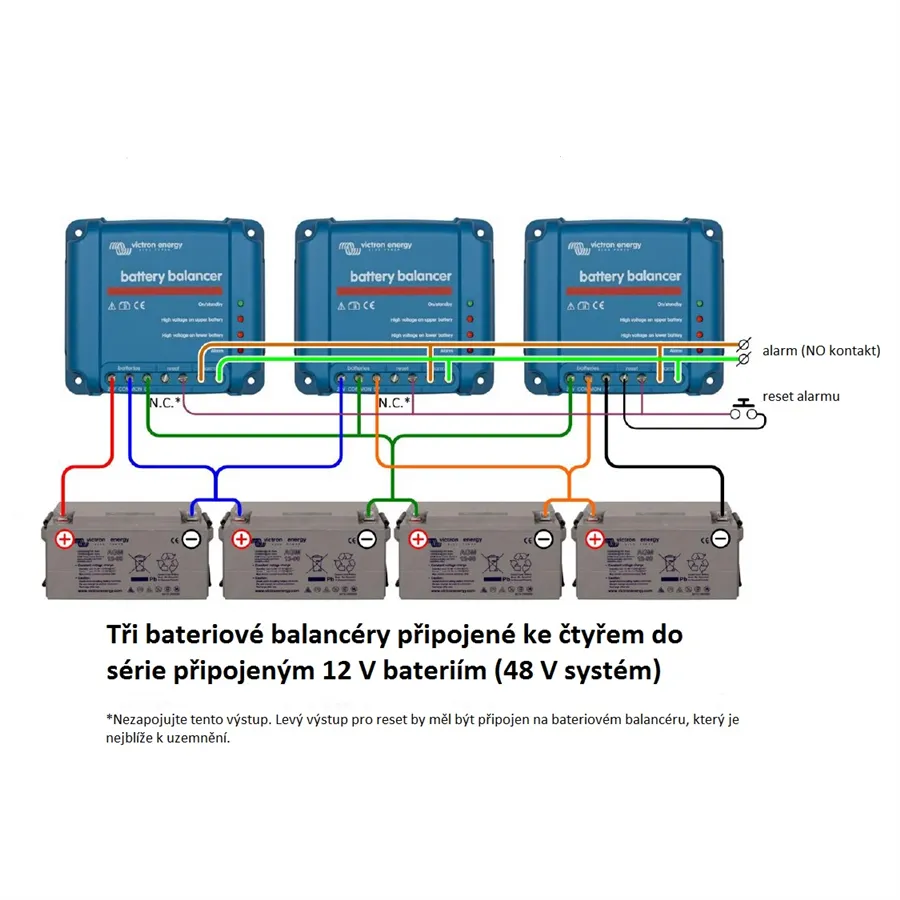

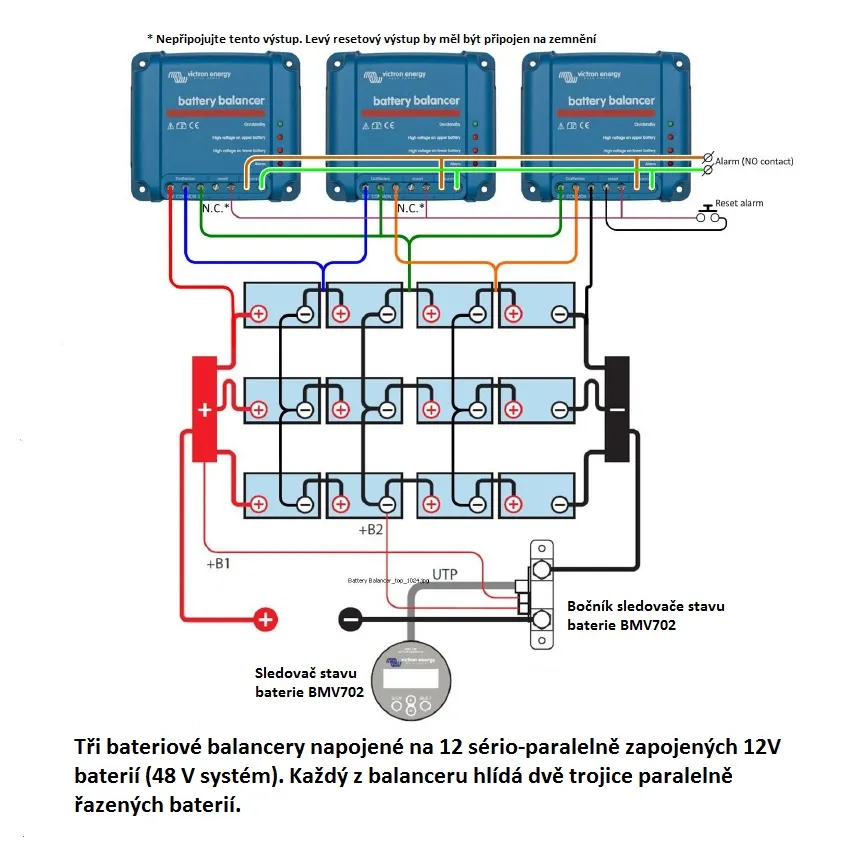

Bateriové balancery je možno řadit i paralelně u složitějších systému. U 48 V systému se tak použijí celkem tři balancéry (viz schémata).

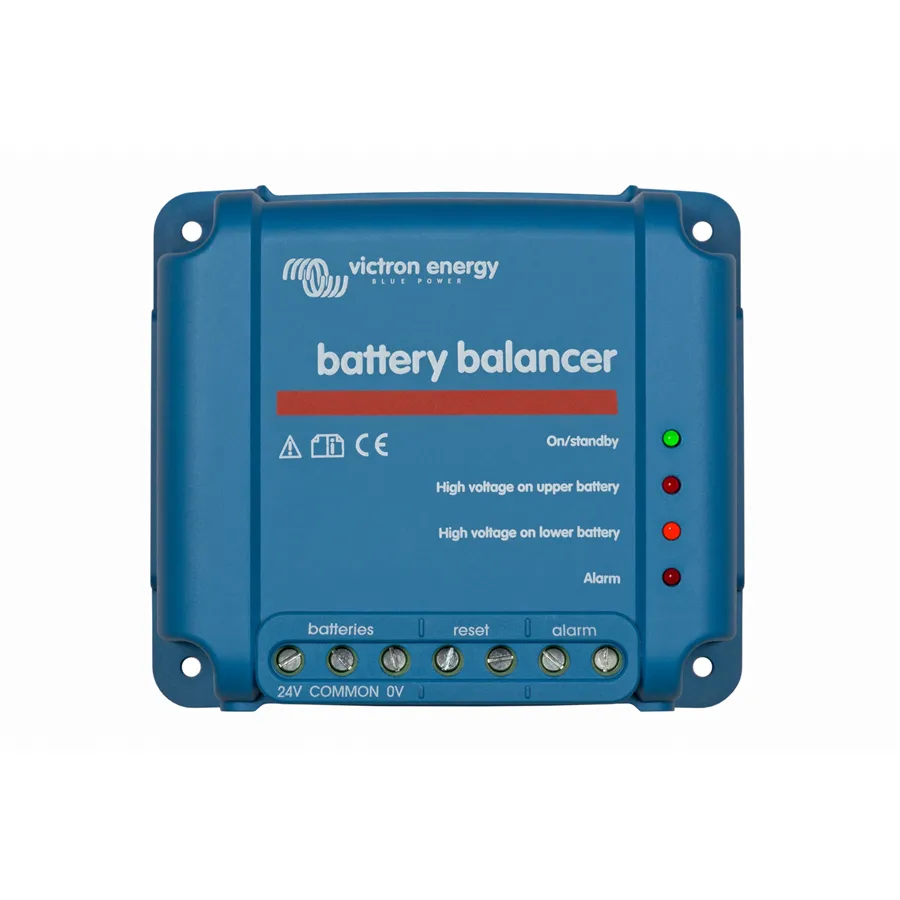

Vysvětlení LED indikátorů:

• Zelená LED dioda: zařízejí je aktivní a naměřené napětí je vyšší jak 27,3 V
• Horní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
• Dolní oranžová LED dioda: odchylka napětí je větší jak 0,1 V
• Červená LED dioda: spuštění alarmu pokud je rozdíl mezi sledovanými bateriemi větší jak 0,2 V. Alarm přetrvává až do stavu, kdy bude rozdíl nižší jak 0,14 V nebo pokud napětí systému neklesne na nižší hodnotu jak 26,6 V

1. Bateriový balancér (balancéry) musí být instalovány na dobře větratelném svislém povrchu v blízkosti baterií (ale vzhledem k možnému vlivu plynů z baterií ne přímo nad nimi!)
2. Pokud je to vyžadováno, nainstalujte kabeláž alarmového kontaktu a kabeláž resetu.
3. Použijte minimálně kabel dimenze 0,75 mm² pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!)

• Rozsah vstupního napětí: do 18 V na každou baterii, 36 V celkem
• Úroveň napěti pro aktivaci balancéru: 27,3 V ±1%
• Úroveň napěti pro deaktivaci balancéru: 26,6 V ±1%
• Spotřeba energie v deaktivovaném stavu: 0,7 mA
• Spotřeba energie v aktivovaném stavu: 50 mV
• Maximální balanční proud: 0,7 A při odchylce 100 mV a více
• Napěťová odchylka pro spuštění alarmu:  200 mV
• Napěťová odchylka pro vypnutí alarmu: 140 mV
• Alarmové relé: 60V/1 A, standardně otevřeno
• Způsob vypnutí alarmového relé: propojení dvou výstupy označených jako RESET
• Ochrana proti přehřátí: ano
• Rozsah provozních teplot: -30 až + 50 °C
• Maximální vlhkost: až 95% (nekondenzující)
• Barva krytu: modrá (RAL 5012)
• Připojovací kontakty: 6 mm2/AWG10, připevnění šrouby
• Stupeň krytí: IP22
• Hmotnost: 0,4 kg
• Rozměry (výška x šířka x hloubka): 100 x 113 x 47 mm
