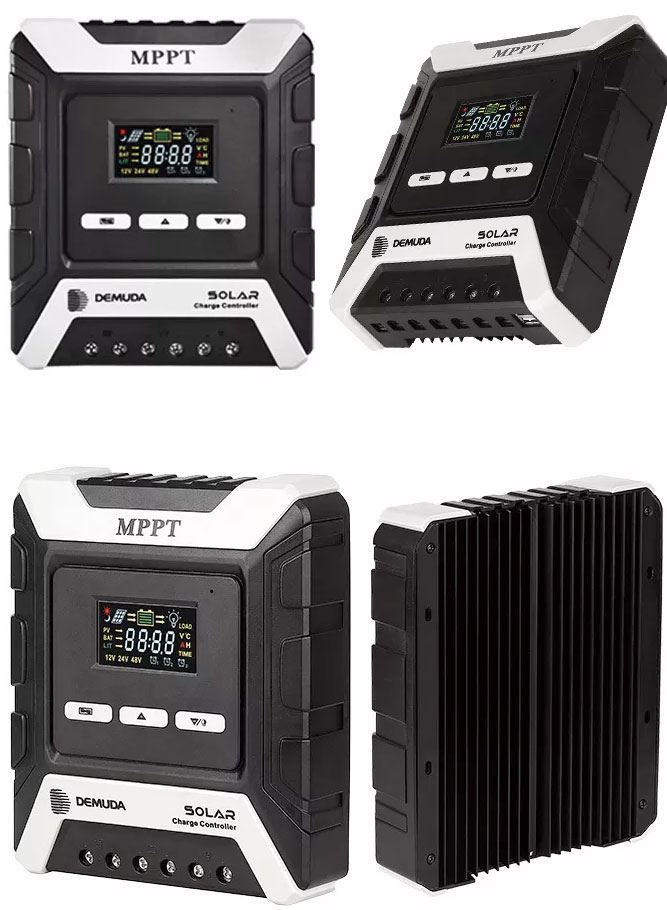

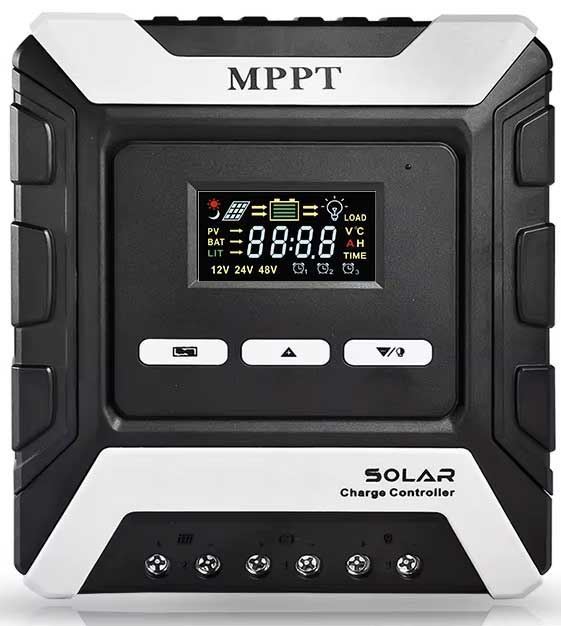

MPPT solární regulátor Solární regulátor MPPT 12/24/48V 60A - 12V/870Wp, 24V/1740Wp, 48V/2880Wp

Regulátor MPPT určený pro baterie Pb,Li-Ion nebo LiFePO4 s automatickou detekcí systémového napětí 12–24–48V.

SPECIFIKACE

Systémové napětí: 12–24–48V (automatická tedekce)
Max.výkon FV panelů: 870W(12V)-1740W(24V)-2880W(48V)
Rozsah vstupního napětí z FV panelu: 15–80V(12V), 30–80V(24V), 60–90V(48V)
Max.nabíjecí proud: 60A

Třístupňové nabíjení baterie (CC, CV – boost, CV – float)

CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5–13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)

Volba typu Pb baterie: S tekutým dielektrikem, AGM, GEL
Volba typu lithiové baterie: Li-Ion, LiFePO4
Rozměry: 198×227×58mm
Hmotnost: 0,85kg

Popis funkce regulátoru MPPT
Regulátor MPPT pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimálnípro nabíjení baterie. Dokáže tedy využít energii ze solárních panelů daleko lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie. Např z 30V a 5A vygeneruje cca 15V a 10A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

Poznámka:
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17–18V. Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V. Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořit vhodnou V-A charakteristiku pro nabíjení baterie. Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.
