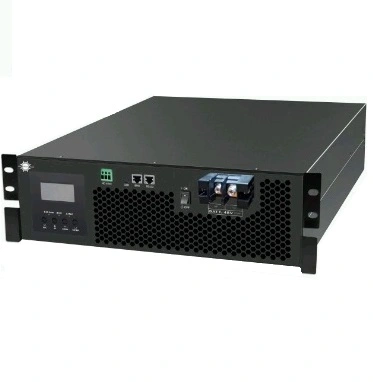

Kombi měnič Axpert King RACK 48V 5000W PF1

Hlavní vlastnosti výrobku:

• výstupní napětí je čistá sinusovka 230V, nezávisle na vstupním napětí !
• tento měnič na rozdíl od ostatních Axpertů provádí konverzi vstupního AC proudu na DC napětí baterie a zpět na výstupní AC 230V (double-conversion AC-DC-AC, jako ho provádí nejlepší druhy UPS). Spotřebiče tak dostávají vždy čistou sinus 230V, i když na vstupu má měnič např. 245V AC !
• je možné nastavit nabíjecí proud baterií ze sítě (2,10,20,30,40,50A)
• pomocí LCD je možné nastavit prioritu AC nebo solárního vstupu
• automatický restart po odeznění přetížení nebo přehřátí
• ochrana proti přetížení (při přetížení od 110% do 200% se přepne na bypass)
• ochrana proti zkratu (měnič se vypne)
• ochrana proti vybití baterií (po dosažení nastaveného napětí baterií se měnič přepne na bypass)
• chytrý nabíječ baterií pro prodloužení jejich životnosti
• studený start pro postupný rozběh zátěží
• nízká spotřeba ve standby režimu (méně než 10W)
• vlastní spotřeba při malé zátěži méně než 55W
• solární nabíjení (MPPT) - napětí panelů může být od 0 do 145V, operační rozsah od 60V do 115V
• zabudováno beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití - užitečné pro řízení zátěží a ochrany

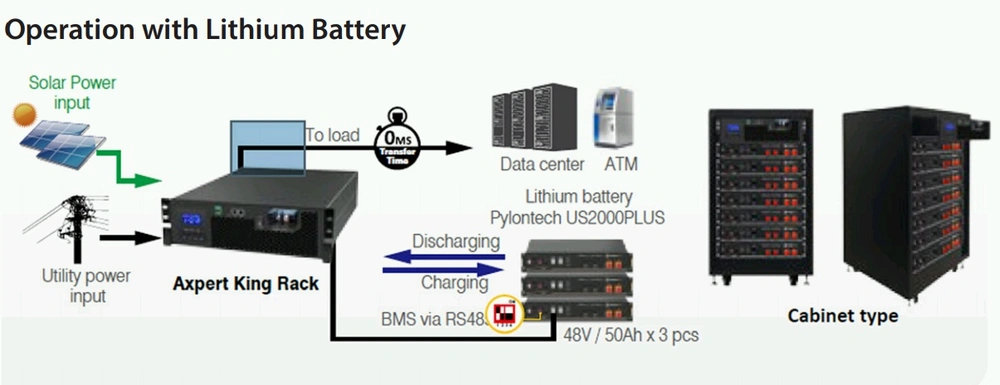

Nastavení a zapojení měniče v případě zapojení s bateriemi Pylontech:

• Komunikační kabel UTP mezi baterie Pylontech B a měnič používá spojení 1-3, 3-1, 2-5, 5-2
• Pylontech C má 3-8/5-7 a zapojuje se do RS485 portu
• Baterie musí být nastavená prvním DIP přepínačem na 9600 bps

TECHNICKÉ PARAMETRY

VSTUP:
Napětí ze sítě: 230 VAC
Frekvence: 50 Hz/60 Hz (Auto detekce)

VÝSTUP:
AC Napětí regulace: 230 VAC ± 15%
Přepěťová ochrana: 10.000VA
Účinnost: 93% line mode / 90% battery mode
Doba přenosu napětí do: 10 ms (pro osobní počítače)
                                         20 ms (pro domácí spotřebiče)

BATERIE:
Jmenovité napětí sestavy baterií: 48 VDC
Napětí Float-plovoucí napětí: 54 VDC
Ochrana proti přebíjení: 63 VDC
Maximální nabíjecí proud (solar+grid): 140A (60A from grid)

SOLARNÍ NABÍJEČ A REGULÁTOR:
Nabíjecí proud: 80 A
Maximální napětí solárních panelů: 145 VDC
Maximální výkon solárních panelů:  4000W
Spotřeba přístroje v pohotovostním režimu: 2 W
Rozsah provozního napětí okruhu solárního pole: 60 - 115V!

FYZICKÉ VLASTOSTI:
Rozměry: D x Š x V (mm): 140 x 303 x 525
Hmotnost (kg):  13,5

PROVOZNÍ PROSTŘEDÍ:
Vlhkost vzduchu: 5% do 95% Relativní vlhkost
Provozní teplota: -10°C - 50°C
Skladovací teplota: -15°C - 60°C

Komunikační kabel UTP mezi baterie Pylontech a měnič používá spojení 1-3, 3-1, 2-5, 5-2 a zapojuje se do RS485 portu. Baterie musí být nastavená prvním DIP přepínačem na 9600 bps.

NEJNOVĚJŠÍ SOFTWARE PRO NASTAVENÍ PARAMETRŮ MĚNIČŮ AXPERT

WatchPower - monitorovací a konfigurační software ke stažení - verze 1.10SP2 (ENG) akt. 9/2020

Manuál pro WatchPower (ENG)

Aplikace WatchPower pro smartphone ke stažení zde:

Tento typ monitoringu má své technické limity a je možné jej nahradit sofistikovaným monitoringem Raspberry jenž je v kategorii "Připojené proodukty"
