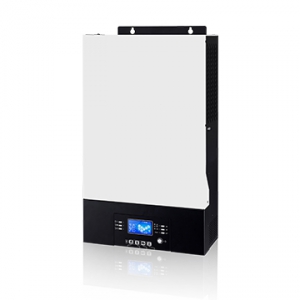

Hybridní kombi měnič a solární regulátor Axpert VM III 24V 3000W PF1 do 450V solárního pole s výkonem do 4000Wp

Voltronic Axpert VMIII 3000W 24V Hybrid Inverter je velmi flexibilní zařízení typu vše v jednom. Nabízí výkon až 3000W a umožňuje nám k němu připojit panely, aby fungovaly hybridním způsobem. Tento 3000W 24V hybridní měnič Voltronic Axpert VMIII může pracovat s vysokonapěťovým fotovoltaickým polem, stejně jako měniče připojené k síti. To zjednodušuje připojení, zvyšuje účinnost a snižuje vysoké proudové ztráty. Díky tomu můžete se solárními panely připojit až 4000W.

VLASTNOSTI PRODUKTU

• výstupní napětí je čistá sinusovka
• je možné nastavit nabíjecí proud baterií ze sítě (2,10,20,30,40,50A)
• pomocí LCD je možné nastavit prioritu AC nebo solárního vstupu
• frekvence a fáze měniče i při napájení z baterie je shodná s frekvencí a fází AC vstupu, což zajišťuje plynulý chod spotřebičů při přepnutí
• automatický restart po odeznění přetížení nebo přehřátí
• ochrana proti přetížení (při přetížení od 110% do 200% se přepne na bypass)
• ochrana proti zkratu (měnič se vypne)
• ochrana proti vybití baterií (po dosažení nastaveného napětí baterií se měnič přepne na bypass)
• chytrý nabíječ baterií pro prodloužení jejich životnosti
• studený start pro postupný rozběh zátěží
• nízká spotřeba ve standby režimu (méně než 10W)
• vlastní spotřeba při malé zátěži méně než 55W
• solární nabíjení (MPPT) - napětí panelů může být od 0 do 500V, operační rozsah od 120V do 450V, doporučujeme minimálně 160Vmpp
• zabudováno beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití - užitečné pro řízení zátěží a ochrany

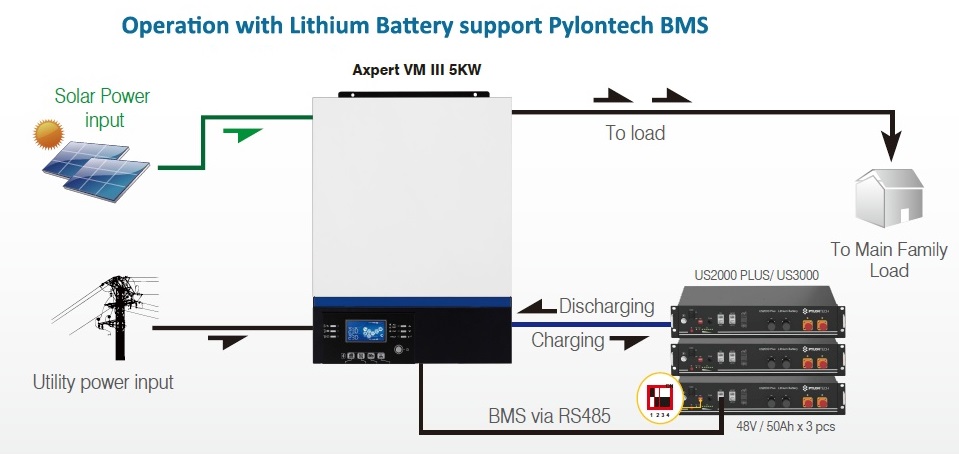

Nastavení a zapojení měniče v případě zapojení s bateriemi Pylontech:

• Komunikační kabel UTP mezi baterie Pylontech B a měnič používá spojení 1-3, 3-1, 2-5, 5-2
• Pylontech C má 3-8/5-7 a zapojuje se do RS485 portu
• Baterie musí být nastavená prvním DIP přepínačem na 9600 bps

TECHNICKÉ PARAMETRY

VSTUP:
Napětí ze sítě: 230 VAC
Frekvence: 50 Hz/60 Hz (Auto detekce)

VÝSTUP:
AC Napětí regulace: 230 VAC ± 15%
Přepěťová ochrana: 6.000VA
Účinnost: 93%
Doba přenosu napětí do: 10 ms (pro osobní počítače)
                                         20 ms (pro domácí spotřebiče)

BATERIE:
Jmenovité napětí sestavy baterií: 24 VDC
Napětí Float-plovoucí napětí: 28,2 VDC AGM a GEL / 29,2VDC zaplavené WET baterie
Napětí Float-plovoucí napětí: 27 VDC
Ochrana proti přebíjení: 33 VDC
Maximální nabíjecí proud (solar+grid): 80A

SOLARNÍ NABÍJEČ A REGULÁTOR:

Nabíjecí proud: 80 A
Maximální napětí solárních panelů: 500 VDC na prázdno bez zátěže
Maximální výkon solárních panelů:  4000W
Spotřeba přístroje v pohotovostním režimu: 2 W
Rozsah provozního napětí okruhu solárního pole: 120 - 450V!

FYZICKÉ VLASTOSTI:
Rozměry: D x Š x V (mm): 115 x 300 x 440
Hmotnost (kg):  9

PROVOZNÍ PROSTŘEDÍ:
Vlhkost vzduchu: 5% do 95% Relativní vlhkost
Provozní teplota: -10°C - 50°C
Skladovací teplota: -15°C - 60°C

NEJNOVĚJŠÍ SOFTWARE PRO NASTAVENÍ PARAMETRŮ MĚNIČŮ AXPERT

WatchPower - monitorovací a konfigurační software ke stažení - verze 1.10SP2 (ENG) akt. 9/2020

Manuál pro WatchPower (ENG)
