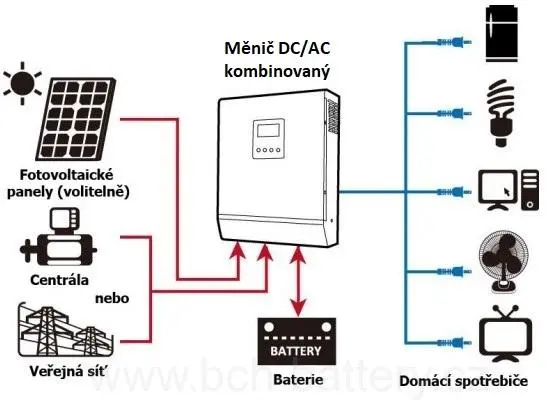

Hybridní kombi měnič Axpert MAX E 48V 11000W PAR-B

Hlavní vlastnosti výrobku:

• výstupní napětí je čistá sinusovka
• je možné nastavit nabíjecí proud baterií ze sítě (2,10,20,30,40,50A)
• pomocí LCD je možné nastavit prioritu AC nebo solárního vstupu
• frekvence a fáze měniče i při napájení z baterie je shodná s frekvencí a fází AC vstupu, což zajišťuje plynulý chod spotřebičů při přepnutí
• automatický restart po odeznění přetížení nebo přehřátí
• ochrana proti přetížení (při přetížení od 110% do 200% se přepne na bypass)
• ochrana proti zkratu (měnič se vypne)
• ochrana proti vybití baterií (po dosažení nastaveného napětí baterií se měnič přepne na bypass)
• chytrý nabíječ baterií pro prodloužení jejich životnosti
• studený start pro postupný rozběh zátěží
• nízká spotřeba ve standby režimu (méně než 10W)
• vlastní spotřeba při malé zátěži méně než 50W
• solární nabíjení (MPPT) - napětí panelů může být od 0 do 500V, operační rozsah od 120V do 450V, doporučujeme minimálně 240Vmpp
• zabudováno beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití
• užitečné pro řízení zátěží a ochrany
• Zabudované beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití - užitečné pro řízení zátěží a ochrany
• Wifi komunikace pro připojení k domácí Wifi síti a aplikace WatchPower App pro Váš mobilní telefon

Nastavení a zapojení měniče v případě zapojení s bateriemi Pylontech:

Komunikační kabel UTP mezi baterie Pylontech B a měnič používá spojení 1-3, 3-1, 2-5, 5-2, Pylontech C má 3-8/5-7 a zapojuje se do RS485 portu. Baterie musí být nastavená prvním DIP přepínačem na 9600 bps.

TECHNICKÉ PARAMETRY

Jmenovitý výkon  11000W

VSTUP:
Napětí ze sítě: 230 VAC
Frekvence: 50 Hz/60 Hz (Auto detekce)

VÝSTUP:
AC Napětí regulace: 230 VAC ± 15%
Přepěťová ochrana: 22.000VA
Účinnost: 93%
Doba přenosu napětí do: 10 ms (pro osobní počítače)
                                         20 ms (pro domácí spotřebiče)

BATERIE:
Jmenovité napětí sestavy baterií: 48 VDC
Napětí Float-plovoucí napětí: 54 VDC
Ochrana proti přebíjení: 63 VDC
Maximální nabíjecí proud (solar+grid): 150A

SOLARNÍ NABÍJENÍ:
Nabíjecí proud: 150 A
Maximální napětí solárních panelů: 500 VDC
Maximální výkon solárních panelů: 11000W

MPPT provozní rozsah: 120-450V
Spotřeba přístroje v pohotovostním režimu: 2 W

FYZICKÉ VLASTOSTI:
Rozměry: D x Š x V (mm): 147,4 x 432,5 x 533,6
Hmotnost (kg):  18,4

PROVOZNÍ PROSTŘEDÍ:
Vlhkost vzduchu: 5% do 95% Relativní vlhkost
Provozní teplota: -10°C - 50°C
Skladovací teplota: -15°C - 60°C

Manuál pro WatchPower (ENG)

Aplikace WatchPower pro smartphone ke stažení zde:
