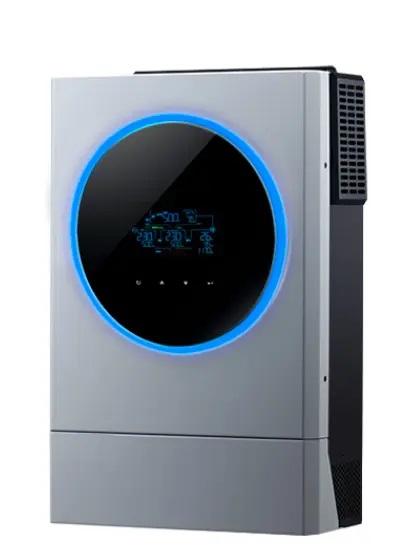

Hybridní kombi měnič Axpert MKS IV 48V 6kW PF1 TWIN PAR-B 2x vývod 230VAC

Výborný kombinovaný ostrovní měnič, se zálohováním veřejnou sítí a nabíječem baterií, navíc s vysokonapěťovým MPPT solárním regulátorem do 6000W výkonu panelů a funkcí duálního výstupu TWIN! Druhý výstup 230V AC lze nastavit aby napájel spotřebiče (např. Bojler) po dosažení nastavené hodnoty nabití baterie🔋.

Konfigurace je možná přes displej nebo pomocí PC.

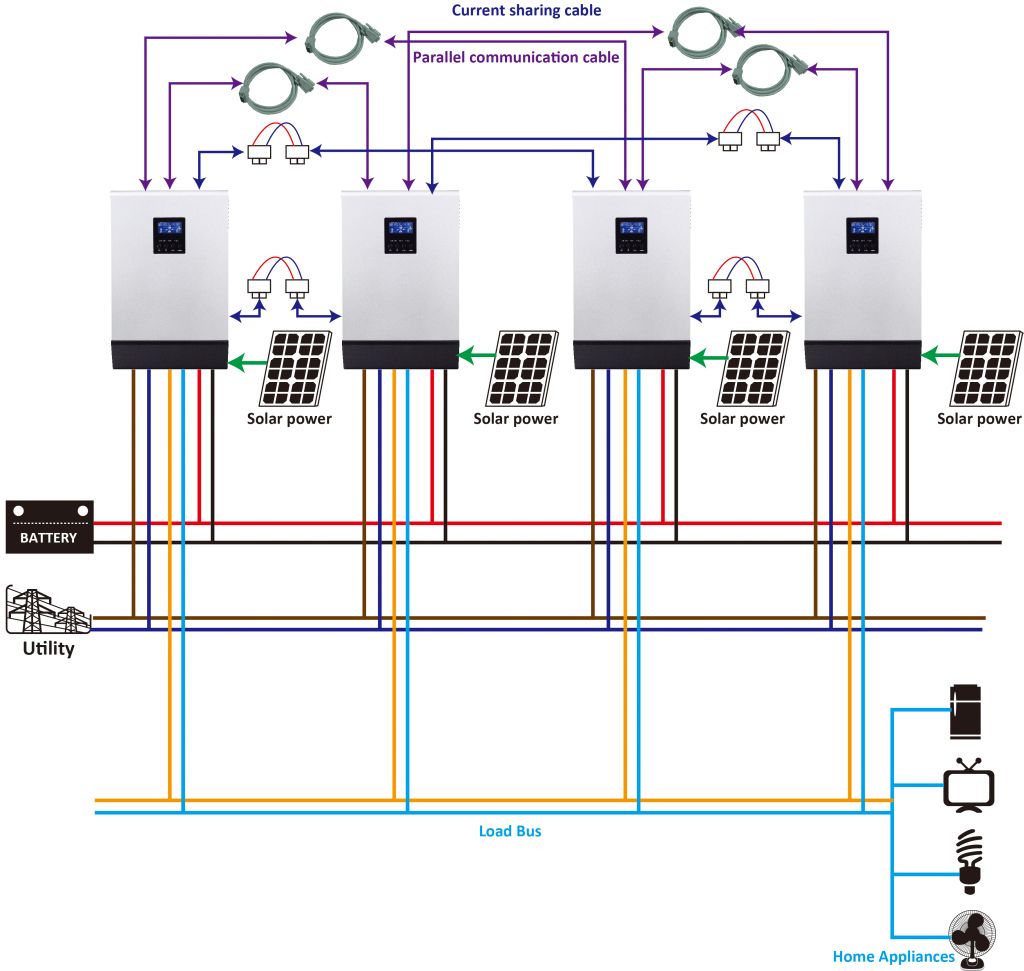

Tato varianta umožňuje také paralelní nebo třífázové zapojení více měničů do jednoho celku. Více viz obrázek a dokumentace.

Dokumentace k paralelnímu zapojení

Dokumentace k třífázovému zapojení

VAROVÁNÍ: Vysoké napětí FV panelů je možné připojovat pouze při vypnutém měniči, jinak hrozí poškození výrobku!

Hlavní vlastnosti výrobku:

• výstupní napětí je čistá sinusovka
• je možné nastavit nabíjecí proud baterií ze sítě (2,10,20,30,40,50A)
• pomocí LCD je možné nastavit prioritu AC nebo solárního vstupu
• frekvence a fáze měniče i při napájení z baterie je shodná s frekvencí a fází AC vstupu, což zajišťuje plynulý chod spotřebičů při přepnutí
• automatický restart po odeznění přetížení nebo přehřátí
• ochrana proti přetížení (při přetížení od 110% do 200% se přepne na bypass)
• ochrana proti zkratu (měnič se vypne)
• ochrana proti vybití baterií (po dosažení nastaveného napětí baterií se měnič přepne na bypass)
• chytrý nabíječ baterií pro prodloužení jejich životnosti
• studený start pro postupný rozběh zátěží
• nízká spotřeba ve standby režimu (méně než 10W)
• vlastní spotřeba při malé zátěži méně než 55W
• solární nabíjení (MPPT) - napětí panelů může být v libovolném rozsahu od startovacích 120V, přes doporučené min. 150V do 450V naprázdnozabudováno beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití - užitečné pro řízení zátěží a ochrany
• komunikační port BMS pro spolupráci s chytrými LiFePO4 bateriemi, např. Pylontech
• funkce TWIN - druhý výstup, který se dá nastavit tak, aby byl aktivní např. při dobití baterií na určité procento.

Nastavení a zapojení měniče v případě zapojení s bateriemi Pylontech:

• Komunikační kabel UTP mezi baterie Pylontech B a měnič používá spojení 1-3, 3-1, 2-5, 5-2
• Pylontech C má 3-8/5-7 a zapojuje se do RS485 portu
• Baterie musí být nastavená prvním DIP přepínačem na 9600 bps

V případě využití monitoringu Raspberry pi/ Orange Pi je možné tento výstup ovládat ještě lépe s pomocí sítě WiFi pohodlně a odkudkoliv. Produkt naleznete níže  jako "Související zboží" nebo klikněte ZDE.

TECHNICKÉ PARAMETRY

VSTUP:
Napětí ze sítě: 230 VAC
Frekvence: 50 Hz/60 Hz (Auto detekce)

VÝSTUP:
AC Napětí regulace: 230 VAC ± 15%
Přepěťová ochrana: 9.000 W
Účinnost: 93%
Doba přenosu napětí do: 10 ms (pro osobní počítače)
                                         20 ms (pro domácí spotřebiče)

BATERIE:
Jmenovité napětí sestavy baterií: 48 VDC
Napětí Float-plovoucí napětí: 54 VDC
Ochrana proti přebíjení: 66 VDC
Maximální nabíjecí proud (solar+grid): 120A

SOLARNÍ NABÍJEČ A REGULÁTOR:

Nabíjecí proud: 120 A
Maximální napětí solárních panelů: 500 VDC na prázdno bez zátěže
Maximální výkon solárních panelů:  6000W
Spotřeba přístroje v pohotovostním režimu: 2 W
Maximální FV vstupní proud: 27A
Rozsah provozního napětí okruhu solárního pole: 120 - 450V!

FYZICKÉ VLASTOSTI:
Rozměry: D x Š x V (mm): 140 x 295 x 468
Hmotnost (kg):  12

PROVOZNÍ PROSTŘEDÍ:
Vlhkost vzduchu: 5% do 95% Relativní vlhkost
Provozní teplota: -10°C - 50°C
Skladovací teplota: -15°C - 60°C
