Kombi měnič Axpert VM IV 48V 6000W TWIN

Měnič má funkci korekce účiníku a dokáže tak dodat 6000 W i do mírně kapacitních nebo induktivních zátěží.

Měnič je určen pro použití pouze v sítích TN-S nebo TN-C-S, podle aktuálně platných norem. Při použití v sítích TN-C (dvouvodičové, fáze + pracovní zem) hrozí poškození nebo nesprávná funkce zařízení.

Měnič podporuje přímou komunikaci s bateriemi Pylontech i bateriemi Pytes (48 V) a umí případně pracovat i zcela bez baterie.(*)
(*) V bezbateriovém režimu ovšem nelze nulový přetok zaručit, použití baterií doporučujeme. S bateriemi získáváte větší efektivitu zisku solární energie a možnost napájení spotřebičů při výpadku veřejné sítě, což vede k zachování stability výstupního napětí a práce měniče.

Měnič nepodporuje spojování do paralelního nebo 3-fázového systému.
VAROVÁNÍ: Vysoké napětí FV panelů je možné připojovat pouze při vypnutém měniči, jinak hrozí poškození výrobku !

Tento produkt je vyhrazeným technickým zařízením (dále "VTZ") dle zákona 250/2021 Sb. a Nařízení vlády č. 190/2022 Sb., určeným pro instalaci odborně způsobilou osobou a podléhajícím výchozí revizi elektrického zařízení dle platných předpisů. Záruční a reklamační podmínky pro tento produkt jsou odlišné od běžného spotřebního zboží.

Hlavní vlastnosti výrobku:

• Výstupní napětí je čistá sinusovka
• Je možné nastavit nabíjecí proud baterií ze sítě (2, 10, 20, 30, 40, 50 A)
• Pomocí LCD je možné nastavit prioritu AC nebo solárního vstupu
• Frekvence a fáze měniče i při napájení z baterie je shodná s frekvencí a fází AC vstupu, což zajišťuje plynulý chod spotřebičů při přepnutí
• Automatický restart po odeznění přetížení nebo přehřátí
• Ochrana proti přetížení (při přetížení od 110 % do 200 % se přepne na bypass)
• Ochrana proti zkratu (měnič se vypne)
• Ochrana proti vybití baterií (po dosažení nastaveného napětí baterií se měnič přepne na bypass)

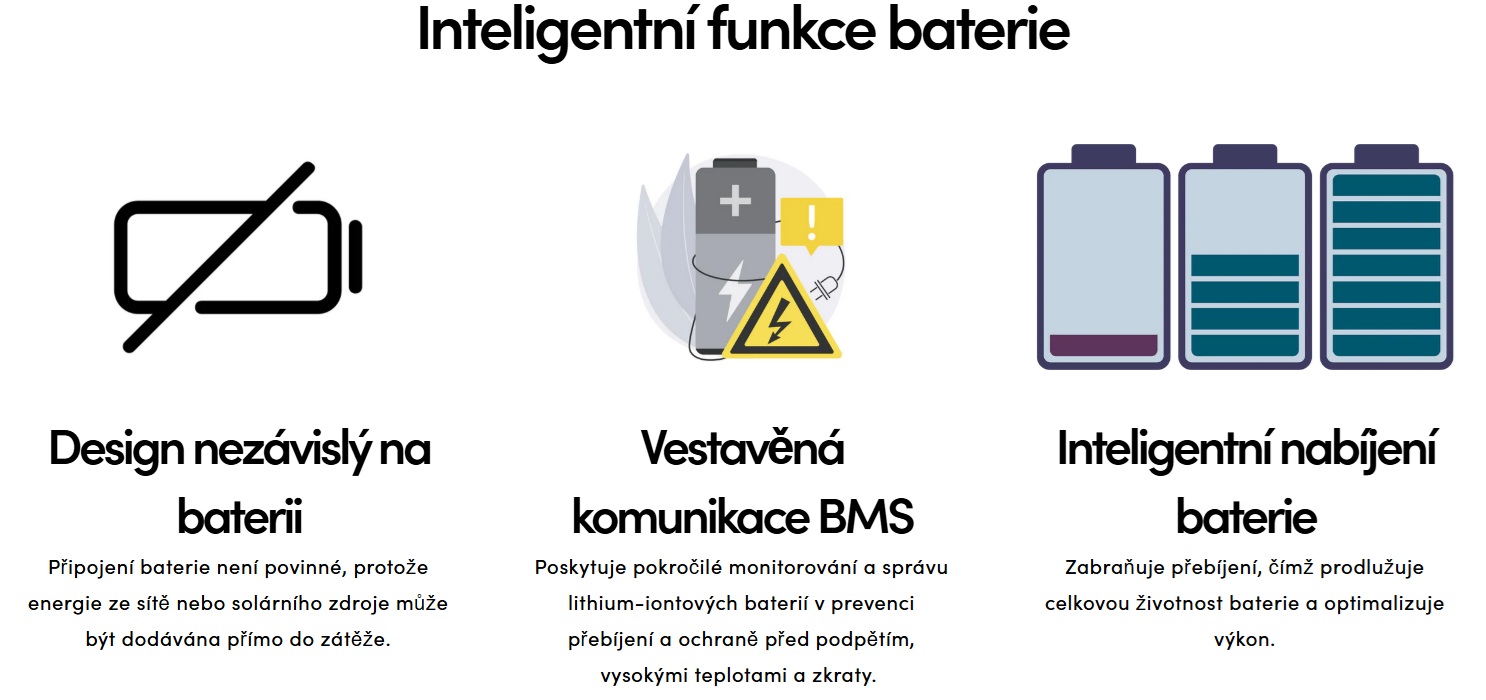

• Chytrý nabíječ baterií pro prodloužení jejich životnosti
• Studený start pro postupný rozběh zátěží
• Nízká spotřeba ve standby režimu (méně než 10 W)
• Nízká vlastní spotřeba při malé zátěži (méně než 55 W)<úli>
• Solární nabíjení (MPPT) - napětí panelů může být od 0 do 500 V, operační rozsah od 120 V do 450 V, doporučujeme minimálně 160 Vmpp
• Zabudované beznapěťové relé (dry contact), signalizující vybití baterií nebo jejich plné nabití - užitečné pro řízení zátěží a ochrany

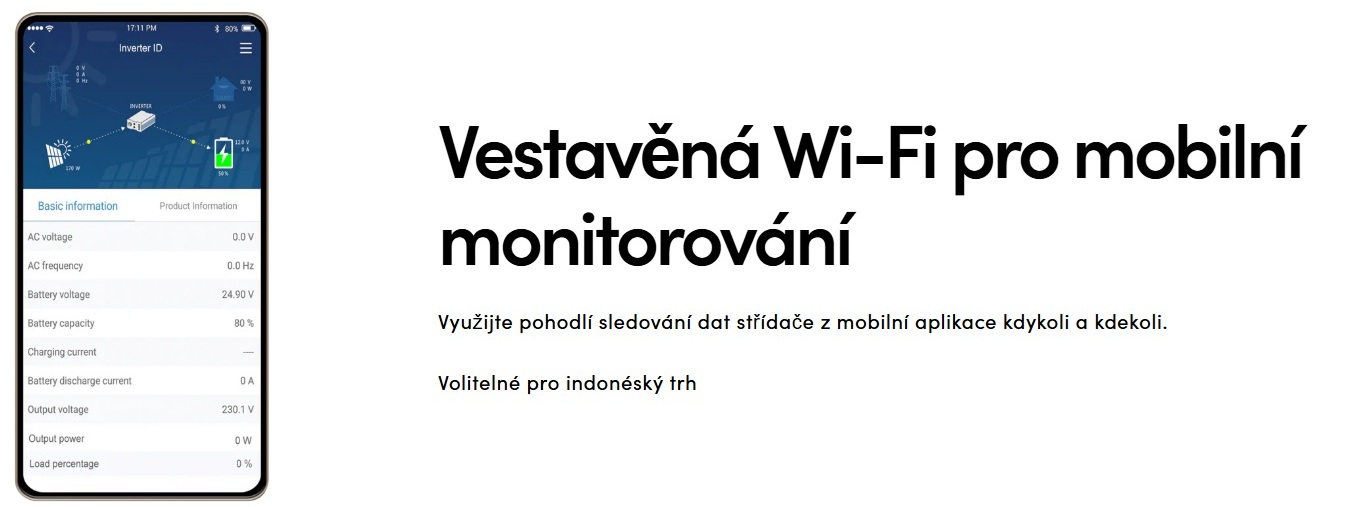

• Wifi komunikace pro připojení k domácí Wifi síti a aplikace WatchPower App pro Váš mobilní telefon

TECHNICKÉ PARAMETRY

VSTUP:
Napětí ze sítě: 230 VAC
Frekvence: 50 Hz/60 Hz (Auto detekce)

VÝSTUP:
AC Napětí regulace: 230 VAC ± 15%
Špičkvý výkon: 11 000 VA
Účinnost: 93%
Doba přenosu napětí do: 10 ms (pro osobní počítače)
                                         20 ms (pro domácí spotřebiče)

BATERIE:
Jmenovité napětí sestavy baterií: 48 VDC
Napětí Float-plovoucí napětí: 54 VDC
Ochrana proti přebíjení: 63 VDC
Maximální nabíjecí proud baterie: 120A solár / 100A ze sítě

SOLARNÍ NABÍJEČ A REGULÁTOR:

Nabíjecí proud: 120 A solár / 100A síť
Rozsah MPPT: 60-450V
Maximální napětí solárních panelů: 500 VDC na prázdno bez zátěže
Maximální výkon solárních panelů:  6000 VA / 6000 W (PF=1.0)
Spotřeba přístroje v pohotovostním režimu: 2W
Maximální vstupní proud solárního pole: 27A
Rozsah provozního napětí okruhu solárního pole: 120 - 450V!

FYZICKÉ VLASTOSTI:
Rozměry: D x Š x V (mm): 119 x 313 x 457
Hmotnost (kg):  12

PROVOZNÍ PROSTŘEDÍ:
Vlhkost vzduchu: 5% do 95% Relativní vlhkost
Provozní teplota: -10°C - 50°C
Skladovací teplota: -15°C - 60°C


Komunikační kabel UTP mezi baterie Pylontech B a měnič používá spojení 1-3, 3-1, 2-5, 5-2.

Pylontech C má 3-8/5-7 a zapojuje se do RS485 portu.

Baterie musí být nastavená prvním DIP přepínačem na 9600 bps.

Sofistikovanější vzdálená komunikace s vaší FVE v případě přikoupení Wi-Fi modulu

Raspberry Pi (doplňkový sortiment)

SolarAssistant je software používaný k vzdálenému monitorování a ovládání vašeho solárního systému. Přístup přes Wi-Fi odkud koliv z celého Světa.

Umožňuje plnou konfiguraci měničů přes internet. Je navržen pro provoz na Raspberry Pi (nebo plnohodnotném klonu), který je zapojen do solárního měniče a volitelně na bateriový BMS (baterie Pylontech nebo kompatibilní). Myšlenka je taková, že necháte PI běžící trvale. K aplikaci lze přistupovat z webového prohlížeče nebo aplikace pro Android / iPhone prostřednictvím místní sítě nebo internetu.


QR kód pro přihlášení do portálu monitoringu
